波纹金属软管补偿器的应用及有关技术说明
浏览: 发布日期:2018-02-24
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    *.概述
    波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节,是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的*种补偿装置,属于*种补偿元件。可对轴向,横向,和角向位移的的吸收,用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.

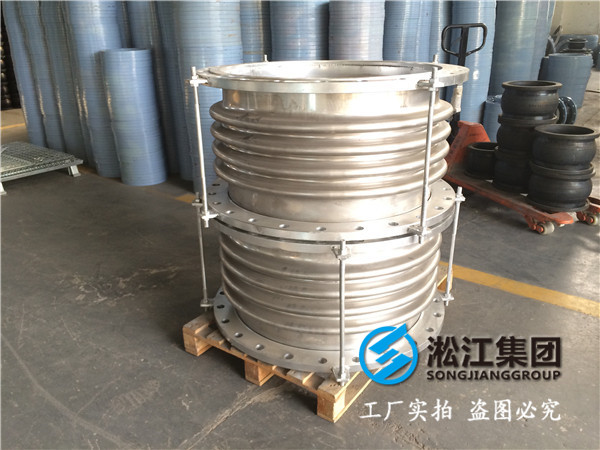

波纹金属软管补偿器
    二.适用范围
    2.1各种行业的冷热管道
    2.2.需要限制接管载荷敏感设备的进出口管道
    2.3.需要吸收隔离高频机械振动的管道
    2.4.考虑吸收**或地基沉陷的管道

    三.主要技术参数
    压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式

    四.膨胀节(波纹管)分类与应用对象
    波纹膨胀节(波纹管)按位移形式分类,基本可分为轴向型、横向型、角向型及压力平衡型波纹膨胀节(波纹管)。
    按是否能吸收管道内介质压力所产生的压力推力(盲板力)分类,可分为无约束型波纹膨胀节(波纹管)和有约束型波纹膨胀节(波纹管)。
    按波纹管的波形结构参数分类,可分为U形、Ω形、S形、V形波纹膨胀节(波纹管)(当前*内外的膨胀节(波纹管)产品以采用U状波形结构者居多)。
    每*类都有各自的优点和缺点,所以必须根据不同的使用条件,恰当地选用才能使波纹膨胀节(波纹管)正常工作,做到波纹膨胀节(波纹管)设计选型的经济合理。下面,即对产品的部分分类及相关应用加以介绍:
    1.单式轴向型波纹膨胀节(波纹管)
    由*个波纹管及结构件组成,主要用于吸收轴向位移而不能承受介质压力推力的膨胀节(波纹管)。因为结构简单,制造成本低,所以这是所有膨胀节(波纹管)中价格.为便宜的*种,对于管道口径小,固定支座易于设置的管线,应优先采用这*种。但它不能承受压力推力,所以在选用它时,*定要正确计算压力推力,并正确地设置固定支座。对于大口径管线尽管压力低,但压力推力也大得惊人,所以*定要设置好固定支座和滑动支座。
