蒸汽管道的热涨冷缩是否考虑波纹金属软管补偿器

蒸汽管道的热涨冷缩是否考虑波纹金属软管补偿器

日期:2018-2-24 浏览量:580

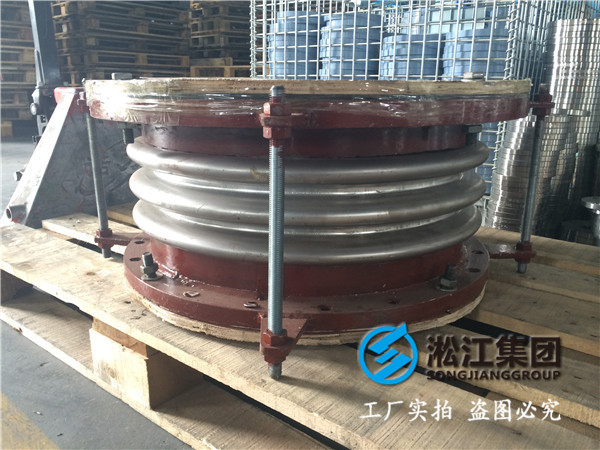

    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:蒸汽管道的热涨冷缩如何考虑!
    在装置内的*根DN200的蒸汽管,是考虑用波纹金属软管补偿器来消除还是做U型弯来消除,用U型弯来消除,配管上有*定的难度,如用波纹金属软管补偿器,希望各位指点*下,如何选取?
    讨论回答:
    向DN250以下的管线,*般用方形或Π形自然补偿器;如果要选用波纹金属软管补偿器,必须要注意两固定点之间只能有*个补偿器。选用波纹金属软管补偿器,.先要计算管线的补偿量(ΔL=aXLX(t2-t1)x1000;a–管线的线膨胀系数;L—管道的计算长度;t2—输入介质温度;t1–管道安装时温度),然后根据补偿量来选用波纹金属软管补偿器。
