管道布置中平衡式波纹金属软管补偿器布置问题
浏览: 发布日期:2018-03-01
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

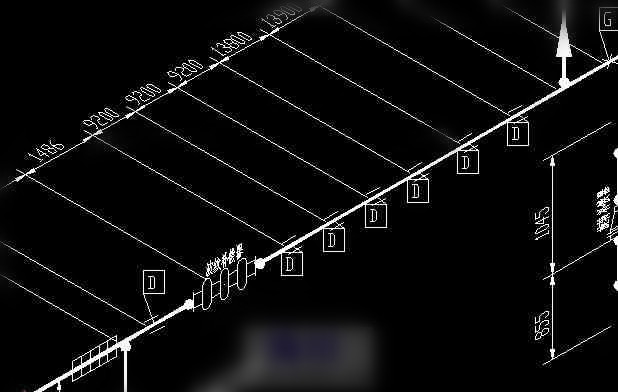

    求助描述:各位老大,我这里管道选了轴向内外压平衡式波纹金属软管补偿器,布置在了靠近次固定支架旁边,结果没用几天就在通气帽的地方冒汽了,是不是布置有问题了,请帮我看下。

    普通的轴向型补偿器作用在固定支座上的力是内压推力+波纹的弹性反力+摩擦力
    这种内外压平衡型的补偿器作用在固定支座上的力是波纹的弹性反力+摩擦力,没有内压推力,
    内压推力哪去了呢。

    讨论回答:

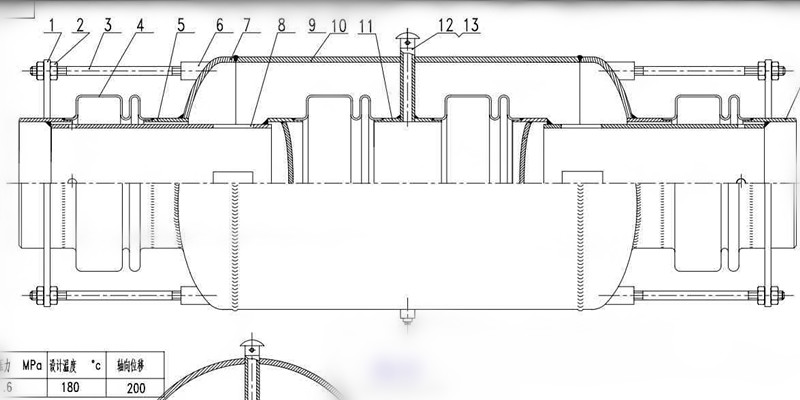

    就你这个问题我说下,内外压平衡型补偿器顾名思义,内外压产生的盲板力相互平衡了。上面的CAD图是您画的h还是谁提*给你的?你看仔细没有,里面2组波纹管和外面两边2组波纹管波数应该是*样的,大小也*样的,由于工艺设计的原因他们的受力是不*样的,外边2组波受内压,中间2组波受外压,外压和内压大小是*样的,正好相互抵消。所以你的说法是不对的,不是没有内压推力而是抵消掉了!
    此外你说的是现场冒汽是什么意思?泄露了吗?具体要看看现场照片比较好分析。
