【资源帖】减震型波纹金属软管补偿器.点
浏览: 发布日期:2018-03-01
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    描述:不锈钢弹性减震波纹金属软管补偿器广泛用于*空调泵、消防泵、生活给水泵的进出口,有效地减少主机震动、吸收管道噪音、保护设备、延长生活给水泵的进出口及设备的使用寿命。具有:耐高温、减振、消除噪音、吸收管道的热位移、刚度小及对设备的作用力小等优点。
    适用于各类泵、阀、空压机的进出口;各类消防配管、空调配管、蒸汽配管等;*般工厂配管和需要柔性连接的场合;生活用水配管和需要卫生的场合;机械设备配管需要减震和补偿热位移的场合。

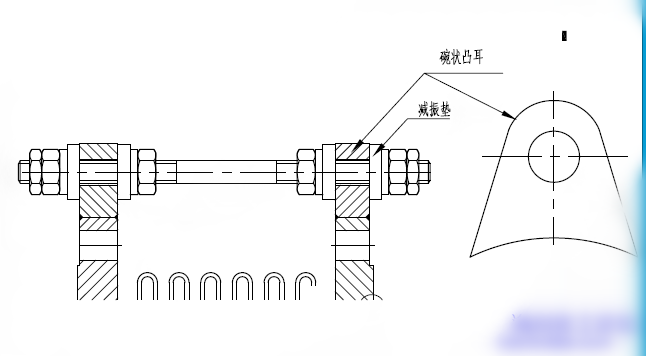

    结构.点:
    1、波纹管形为“U”形波,可选用多层波,柔性大、刚度小,
    2、法兰边缘有三---四个均匀分布的碗状凸耳,以配以拉杆,从而增强波纹管的工作压力,
    3、每个碗状凸耳内装上*个优质减震橡胶垫,避免震动波经过拉杆传导,从而提高产品吸收管道噪音,减少震动的性能,
    4、拉杆结构:两边带螺帽的螺丝向中间的管形螺母连接,从而起到调节波纹管长短、限制波纹管伸缩量的使用,易于安装。
    安装使用说明:
    1、安装时不得碰.,划.波纹管,严.焊接飞溅物烧.波纹管,不得损.法兰密封面;
    2、泵、阀及管道的重量必须另有支撑,不得将其加到补偿器上,以免影响补偿器正常工作;
    3、补偿器上的拉杆为受力拉杆,用来承受介质内压推力,不能拆除;
    4、安置时不得任意改变产品原定的长度,以免影响产品的使用寿命;
    5、试压使用前,必须装好管道的固定支架,以免运行时引起共振、以免运行时柔性波纹管大幅度伸缩而影响产品的使用寿命。

    讨论回答:
    学习了!.好能带点图片,简单说说,在不同的工作环境下波纹管要做怎样的修改。

    题主回答:像这种减振型结构,主要是要求波纹管的波数较密,柔性好,刚度小,设计时应选用薄壁多层的结构。
