90m3的邻二甲苯储罐与泵入口之间的金属软接头的安装问题

90m3的邻二甲苯储罐与泵入口之间的金属软接头的安装问题

日期:2017-10-13 浏览量:597
  编辑:淞江集团董帝豪

  求助描述:90m3的邻二甲苯储罐与泵入口之间的金属软接头,金属软接头有咩有相应的安装规范,需要把金属软接头拉直吗,如果有曲是向上弯曲还是平行。

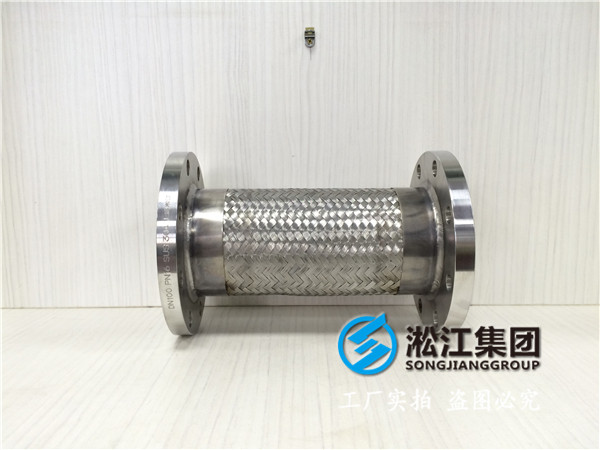

金属软接头安装问题

  解答

  A:①弯曲半径不应小于软管外径的6倍,不能拉直,以免受拉伸应力。
        ②固定点间距不应大于lm,管卡与*端、弯头中点的距离宜为300mm。

  B:感觉泵入口的金属软接头安装时应该确保罐出口位置高,泵入口的位置矮。这样有个自然弯,也确保不存在“气袋”。

  C:金属软接头安装不能拉直,也不能受力

  D:金属软接头实际就是补偿器,应按《GB_50184-2011_工业金属管道工程施工质量验收规范》进行施工。
  7.11.3 波纹管膨胀节的安装质量应符合设计文件的规定,并应符合下列规定:
  1  波纹膨胀节安装前应按设计文件的规定进行预拉伸或预压缩,受力应均匀。
  2  波纹管膨胀节内套有焊缝的*端,在水平管道上应位于介质的流入端,在铅垂管道上应置于上部。
  3  波纹管膨胀节应与管道保持同心,不得偏斜和周向扭转。

  E:金属软接头的设计制造验收标准按GB/T14525-2010,
         安装施工验收规范按GB 50517-2010 & GB50184-2011
         金属软接头在实际工程中用于补偿和隔振降噪往往会达到良好的效果。正因为有这些功能,所以它在工程中的应用越来越广泛,但在应用中也.易出现问题,这些问题的根本原因,主要是由于选型或安装不当造成的,安装的正确与否对该软管安全使用有很大的影响,金属软接头在安装和使用过程中,硬拉、强扭、摩擦及外界施加的力直接在柔性段上等错误的操作方法均能导致金属软接头早期失效。
         金属软接头的弯曲半径在实际应用过程中是*个很重要的参数。*般情况下无论用于哪*种场合,只要不小于.小弯曲半径,都可认为是正确的。如果能熟悉掌握各种金属软接头的弯曲半径与使用时客观因素的内在联系并合理应用,且能延长其使用寿命。各种不同型号的金属软接头,弯曲半径均不相同,如果实际的弯曲半径趋于.小弯曲半径的话,反复弯曲疲劳、应力集中等问题会直接威胁金属软接头的使用寿命;如果实际的弯曲半径趋于.大乃*更大的弯曲半径的话,就必须增加其原定的长度,根据标准中的要求,静态状态下的.小弯曲半径(5~10)DN,动态状态下的.小弯曲半径(10~20)DN, DN-软管通径。所以楼主金属软接头是安装在储罐与泵入口之间,安装的间距是要根据其空间位置来确定,*般泵的入口位置均低于储罐的位置,.小弯曲半径应根据上述的要求进行合理布置。
