求教关于波纹金属软管补偿器和方形补偿器的问题
浏览: 发布日期:2018-02-03

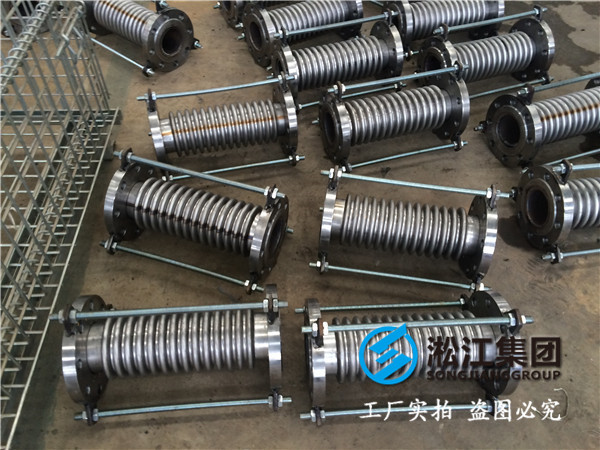

    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:本人工艺小白,刚入行,有好多问题需要向各位牛人请教,今天先求教*下补偿器的问题,貌似跟暖通有点关系。
    今天看到*篇讲“波纹金属软管补偿器热补偿的计算与选型”的文章,里面写到“当管径较大(300mm以上)及压力较低(0.06MPa以下)时,可采用波纹管补偿器进行补偿。例如某工程锅炉尾气管道直径为1100mm,工作压力0.1MPa,工作温度为250℃,全线距离为200m。每隔50m设*固定支架”。
    我的问题是:
    1.文章里明明写压力较低0.06MPa*下,但是举例子里面锅炉气的工作压力却是0.1MPa,是写错了吗?压力较低到底是什么范围呢?
    2.文章里写固定支架每隔50m设*个,关于固定支架的设置是如何确定的?方形补偿器的固定支架是如何确定的?
    3.关于补偿量的问题,我看我们图纸中都会标出补偿器的补偿量是多少,那这个补偿量是需要我们自己计算还是由补偿器自身型号所决定的?
    还要请各位牛人帮帮小白啦~~~
波纹金属软管补偿器
    讨论回答:
    A:这个是管道应力的范畴吧,怎么工艺人员也?
    1.管径1100拉,所以要补偿,不是压力原因。
    问题2.3不清楚,*般都是应力专业负责计算,然后发MR,选*个合适的补偿器。
    题主追答:我也是刚开始做这方面工作,感觉做工艺的好像每个方面都会涉及到*点,都要去了解,我们院比较小啦,木有专门的管道专业,哈哈。
    B:补偿器的设计,设计院会出*份数据表,表中就有各种参数(材质、压力等*、轴向横向补偿量等),然后生产厂家会根据设计院的数据表进行设计、生产。
    C:补偿器选型肯定是要依据管道热力补偿量计算决定的,*般来说,需要多少补偿量根据*米管子温度每升高*度的伸缩量,这里有个公式X=aL△t,X是补偿量,a是钢管的线性膨胀系数,L是管道固定支架间的长度,△t是管道在安装时温度与运行时温度之差。这个公式不是*对正确,钢管线性膨胀系数因材质不同也有*些差别,但基本能凭借此公式判断所需补偿器的膨胀量。还有关于固定支架的设置,我们这施工的蒸汽热力管道的固定支架*般是按80—100米距离排布(若存在过门过路,也可在50—70米之间设置), 再依次以导向支架,滑动支架进行布置,固支与导向*般为5米,导向与滑动*般为10米,滑动架之间*般为(13—17米),补偿器放置于固支与导向架之间,.*段固支间的补偿器与.二段连接的固支间的补偿器安装位置总是相对,这与热力蒸汽对固支轴向推力与补偿器的伸缩方向有关,具体不详说,如果要对补偿器进行合理选型,压力、管径、补偿量等参数都要* *考量在内。
