求助,关于垂直安装管道波纹金属软管补偿器

求助,关于垂直安装管道波纹金属软管补偿器

日期:2018-2-3 浏览量:1688
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

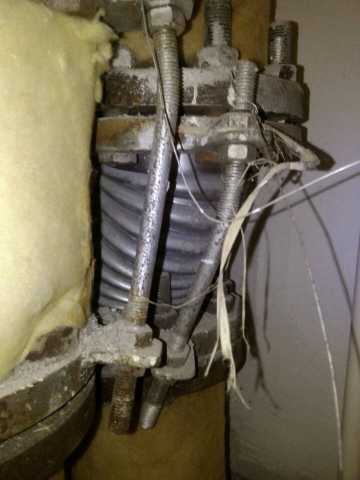

    求助描述:大楼共33层,管道用于暖气;4楼装*个,10楼装*个,往上估计每5楼装*个波纹金属软管补偿器;口径DN80!在4楼位置发现补偿器严重变形了;是哪里出现问题了?垂直管道需要U型卡固定吗,或者补偿器螺母要怎么调节?(详情见图片)请大师赐教!
    讨论回答:
    A:看图片好像 波纹管补偿器的临时约束并没有放开啊,起不到作用。
    B:上面太重了,蠕变积累压弯了。每层.好有垂直固定,把重力分解掉。
    C:可以在每层穿楼层的地方做飞机翅膀式的支架用以固定,不知道你这管道是什么材质,20#吗?如果是直接焊接就可以了,如果不便焊接可以采购*些和管径匹配的管箍、抱卡。
    D:膨胀节的限位螺栓的螺母应该松开,否则就限制位移了。楼上说的对。每*段都应该有承重架。
    E:1、两个补偿器之间应该有固定支架分隔开
    2、补偿器两端应该设置导向支架。
    3、拉杆拆除或内外螺母松开,松开量大于轴向压缩或拉伸量
    从照片看,上下管道错位严重导致补偿器异常变形。
    解决办法:
    1、补偿器两端按4D、14D的距离设置不小于2个导向支架,使补偿器只吸收轴向位移;
    2、如果不能避免上下管道的径向错位,就应该选用复式补偿器。
