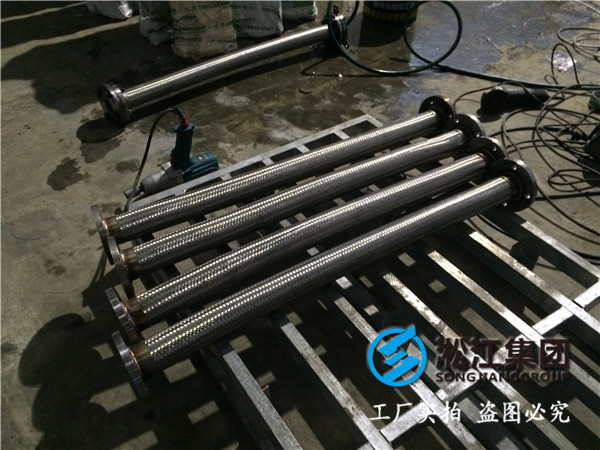

编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)
求助描述:储罐的进出口管线设置和阀门设置问题。
请问各位大侠,规范里说,储罐的进出口管线必须设置双阀,即总阀和操作阀。有三个问题请教*下,
.*,储罐的进出口管线是否必须分开设置,即进料管线和装车管线分别在罐壁开孔接管,二根管线直由进料管线来替代是否可以(因为是内浮.罐,低液位出料或清罐的可能性很小,即用*根进料DN200管道取代进、料二根管的功能),规范是否充许?
.二,储罐根部管道的双阀设置方法,规划里没有详细规定,紧急切断阀装在.*道作为总阀,或紧急切断阀装在.二道作操作阀使用是否可以?罐根部的双阀门是不是包括紧急切断阀门?
.三,罐根部的金属软接头是安装在双阀中间还是安装在双阀以后(.外侧)?
讨论回答:
A:我不是做设计,仅就现场遇到的和你分享下:
1现场多为进出管线各开*口,进出线开*口的也见过,但是操作上不灵活,除非有.殊要求,否则不要只设计*个口。
2现场从罐开口处开始计算依次是阀门~金属软接头~切断阀~阀门,这样设计切断阀和金属软接头出了问题都能隔离检修。
3金属软接头在双阀中间。
B:其实规范上将的很清楚,进出管线大小根据量的大小来定的,不是说多大就多大。我在资源帖里发了*个配管阀门安装规定可以下载看看。
C:上面回复的是很经典的*种安装模式,很有道理,问题是我们现在是千方百计要节省投资,想在你说的经典安装方法基础上简化成我说的这样,减少阀门、减少配管,是不是与规范有抵触?
D:我认为如果想节省投资,开*个口是没问题的,但是操作起来不方便,球罐由于介质危险,尽量少开口,进出口设计成了*个。
