金属软接头关于JB和Sh法兰与HG法兰的区别

金属软接头关于JB和Sh法兰与HG法兰的区别

日期:2017-12-23 浏览量:1043
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:请教*下,我的管道法兰选用的都是HG20592标准,现在碰到*个地方要用到金属软接头,查了*下软管的规范,里面软管的法兰的选用标准是JB或SH的,请问我该选哪个规范?另外,这几个标准的法兰区别在哪?

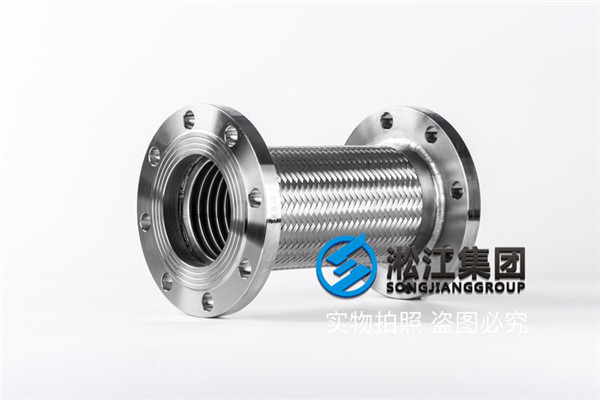

金属软接头法兰
  讨论回答:
  A:关于法兰的互换
  我*目前同时存在着4种法兰标准:
  1、.标准(GB/T9112~9124-2000)
  2、化工行业标准(HG20592~20635-1997)
  3、石化行业标准(SH3406-1996)
  4、机械行业标准(JB/T74~86.2-1994)。
  上述四种法兰尽管标准*别和所属行业不同,但所参考采用的标准均为ISO7005-1、DIN法兰标准和ANSIB16.5(石化标准包括ANSI16.47)标准,只有机械法兰采用的是原苏联ГОСТ法兰标准,但也属于欧洲法兰体系,因此各标准之间的替代性和标准法兰的互换性是非常明显的。
  GB/T9112~9124-2000《钢制管法兰》系列.标准是在化工行业HG20592~20626-1997《钢制管法兰、垫片、紧固件》的使用基础上,吸取了其优点,完善了其整体结构并与化工行业标准的制定本*致或等同。石化行业标准与*标与*标法兰中属于美洲体系的法兰尺寸互换。机械行业标准与*标法兰中属于欧洲体系(系列Ⅱ)的法兰尺寸互换,但机械行业法兰标准有三个法兰不能与*标互换:PN0.25MPa——DN500、PN0.6MPa——DN500和PN1.0MPa——DN80,螺栓个数不同。
  由此可知,化工行业标准*别、尺寸与*标基本是*致的,尺寸具有互换性。因此,阀门制造时按*标法兰制造,安装时配对化工行业法兰,是完全可行的。
  B:HG法兰标准有美洲体系和欧洲体系,石化行业*般用的是美洲体系,这个和SH标准时等同的。所谓的SH标准就是ASME标准圆整后得来的。如果是HG20592标准的话,直接选SH就可以了。不放心的话可以去核对*下具体的连接尺寸,只要等*、连接尺寸、法兰形式相同,选什么标准煤关系的,都能安装使用的。
  追答:HG20592属于欧洲体系,SH标准基于美洲体系,所以不能互换。同时SH标准在低压有*部分与欧洲体系相同,所以*以与HG20615(美洲体系)简单互换。法兰尽量还是相同标准配对使用。
