导热油管道的热补偿问题,能不能使用金属软接头解决?
浏览: 发布日期:2017-12-14
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:在油泵进出口的部位,可以使用金属软接头来解决吗?工况如下:
  进口总管DN700,出口总管DN600,泵进口管径DN350,出口管径DN250
  导热油温度200度,压力0.5MPa

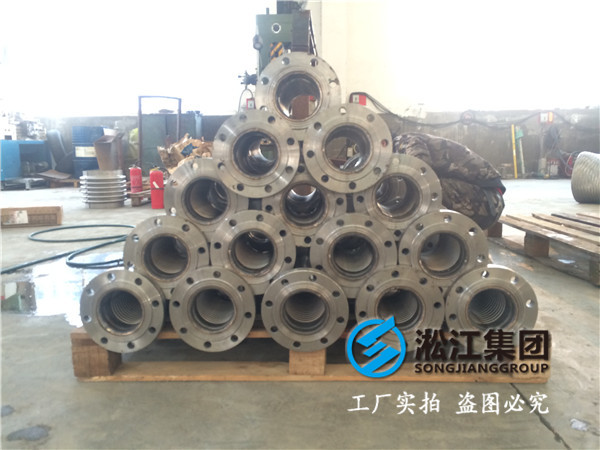

导热油管道金属软接头

  讨论回答:
  A:我们单位做的都没用金属软接头。工业上,*般泵的进出口都没设。只有民用方面为了减震,水泵的进出口才设软管。
  B:建议还是不要用软管。我们做的导热油项目,*般用膨胀节来解决热补偿问题。
  C:对啊,我们都采用弹簧来提高泵口的许用应力~
  D:不要用软管。*般用膨胀节
  E:防止导热油管线泄漏.好的方法是将所有连接部位都焊.,管系的热膨胀和收缩应力应用自然补偿和设置弹簧架,不敢用膨胀节和软管,会增加泄漏隐患。
  楼主的热载体炉很大啊,多少万大卡的?
  F:对于楼上的说法我要纠正*下:
  1.解决导热油管路系统热应力的方法,决不能用“将所有连接部位都焊.”的做法,这样会出现大的事故!我的客户现场出过同样的事,所幸他们的管路上还有其他的缓释热应力的装置,现场没有出现人员.亡及其他事故。
  2.解决热应力通常有:①.做Ω弯;②.用膨胀节;这两种方式。Ω弯.好做成平行的处理,这种做法是由蒸汽系统演变来的。资金充足的企业建议.好用膨胀节,简单,有效。
  纠正:焊接只是减少泄漏,并非您所言减少热应力。减小热应力采取自然补偿、优化管系柔性,增加弹簧架。
  G:不建议用金属软接头,这么大的口径造价太高不说,金属软接头漏点太多,很难保养。
  回复:有些情况只采用自然补偿、优化管道柔性和弹簧支架肯定达不到热应力要求的。
  H:安装膨胀节吧,比金属软接头要好。
  I:采用自然补偿、方形补偿器补偿、膨胀节补偿。
  J:膨胀节太贵,不推荐。推荐自然补偿、弹簧支架。
  K:膨胀节,自然补偿、弹簧支架都可以效果都差不多。
  L:*般用金属膨胀节来解决。
