金属软接头的连接方法区别
浏览: 发布日期:2017-11-30

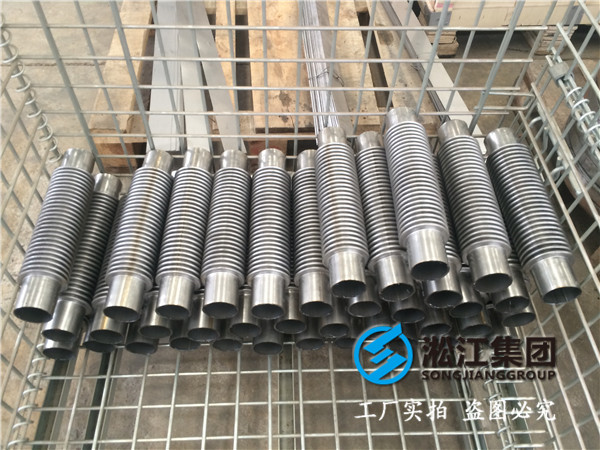

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:PID里面的金属软接头连接,.*版是左边的,.二版改成了右边的,请问这两种连接方式各自是什么?区别在哪里?操作有什么不同?选用依据什么?



  PS:这条管线是氮气金属软接头,从管线接到撬装罐子上。
  请各位帮忙解答*下~
  多谢~

金属软接头

  讨论回答:
  A:卡套连接与法连连接的区别吧?(回复:谢谢~卡套连接密封性是不是不好啊?改成法兰你觉得是因为考虑密封能更好的呢还是因为便宜?这个地方的管路是只有开车才用的,如果用法兰的话是要到时候现拧么~~~)
  B:*个活接,*个法兰吧。
  C:左边是卡套连接,右边是法兰连接。卡套连接密封性并不是不好,有的高压油管超过100MPa,用的就是卡套连接。
  D:左侧为卡套连接,右侧为卡套连接,如果开车时用还是建议用卡套的,如果两侧都接管线建议是用法栏连接,如果*侧接原料建议用卡套的。可以讨论*下工艺方案。
  E:楼主这个图,左边的应该是快速接头的连接方式,右边是法兰连接方式;在压力许可下两种连接形式都是可以的,快速接头连接的话,就是拆卸比较快捷;法兰的话相对螺纹什么的也是比较好拆卸、复装;估计是你那个连接方式拆卸不是很频繁,然后就该为法兰的了吧?
  F:左边的那个图示应该是活接带螺母的连接,右边的是法兰连接,用于氮气的金属软接头的连接形式*般有快速接头连接、活接螺纹连接和法兰连接,如果管径小于2“(DN50) 活接螺纹连接较多
  G:左边快接,右边法兰,法兰适合不常拆装的,快接适合这节软管经常拆装,加油站的卸车管道就是快接软管,但是不是金属的。
