  求助描述:储罐防沉降罐跟前要设金属软接头,请问长度怎么选择,有计算公式吗?

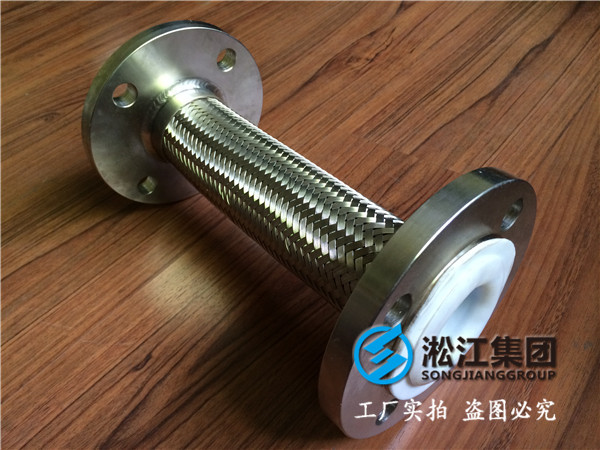

储罐防沉降罐金属软接头

  讨论回答:
  A:没见过有这类公式,防沉降要根据当地的地质条件、设备基础形式以及配管形式来选择吧,可以找结构、配管专业的人商量*下。
  B:横向位移的情形(*次性变位)
  L=πRθ/90+(L1+L2)
  Y=2R(1-cosθ)
  EL=2Rsinθ+(L1+L2)
  C:DN150罐体消防水线用金属软接头,设计中是800mm,现在有库存500mm的可*以用?
  D:和基礎沉降有關,通常先估算沉降量後再開出data sheet, 廠商會根據EJMA的規範計算出所須的長度,和基礎的型態有很大的關係,在我們廠裡,PILING 基礎甚*不用加金屬軟體.
  E:几种软管运用型式的安装方式时,软管的长度计算:
  1.垂直移动180°弯曲的情形
  L=4R+S/2+(L1+L2)
  h1=1.43R+S/2+1/2(L1+L2)
  h2=1.43R+1/2(L1+L2)
  2.水平移动180°弯曲的情形
  L=4R+1.57S+(L1+L2)
  h1=1.43R+0.785S+1/2(L1+L2)
  h2=1.43R+S/2+1/2(L1+L2)
  3.横向位移的情形(*次性变位)
  L=πRθ/90+(L1+L2)
  Y=2R(1-cosθ)
  EL=2Rsinθ+(L1+L2)
  4.减振的两种安装情形
  A型90°曲线安装的情形(DN=15-100mm)
  L=2.3R+(L1+L2)
  a=1.365R+1/2(L1+L2)
  B型90°垂直安装的情形(DN=125-300mm)
  式中或表中符号:
  Y:横向位移量(mm) h1h2:管端*弯曲部分长度(mm) S:行程(mm)
  L:软管长度(mm)       L1、L2:刚性段长度(mm)
  R:弯曲半径(mm)    DN:公称通径(mm)
  θ:弯曲角度(°)    PN:公称压力(MPa)
  F:我做过的贮罐都是按照小于等于100用1000mm。150到300用2000mm,大于300用2500mm
  G:在储罐前加金属软接头,主要是考虑大罐基础后期沉降导致罐前管线应力过大。选择金属软接头,*般是看它的补偿量。在地震烈度为7的地区补偿量选择正负100mm的就行。
