百度百科:铰链型波纹补偿器
浏览: 发布日期:2018-04-17
摘要:铰链式波纹补偿器习惯上也被称为膨胀节、伸缩节,主要组成构件包括弹性元件波纹管、端管、支架、法兰、导管等附件。

铰链型波纹补偿器的.主要的优点是尺寸紧凑和便于安装,因为铰链板刚度和强度都很大,所以*般可以对构形不规则的复杂管线的热膨胀进行补偿。通常在这样的管线上使用其他膨胀节往往行不通,但是由于铰链结构能够传递载荷且管系施加到固定支架的作用力很小,这种系统的支撑点可设在不妨碍系统活动的任何位置上可以在*定程度上给系统的设计带来了很大的自由。


    铰链补偿器(也称角向补偿器),它以两个或三个补偿器配套使用(单个使用铰链补偿器没有补偿能力),用以吸收单平面内的横向变形;万向铰链(角向)补偿器,由两个或三个配套使用,可吸收三维方向的变形量。
    用途:铰链波纹补偿器适用于角位移的补偿
    型号:本公司生产DN65-DN5000,压力*别0.1Mpa-6.4Mpa
    连接方式:1、法兰连接 2、接管连接

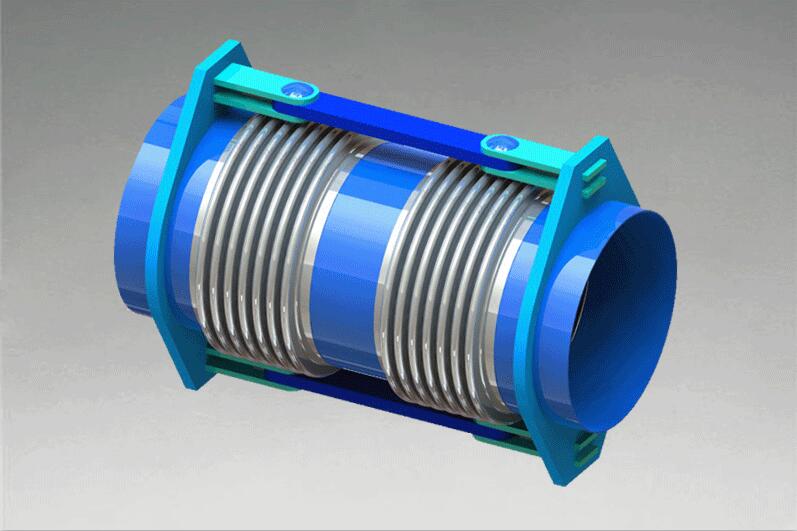

铰链型波纹补偿器

铰链型波纹补偿器

铰链式波纹补偿器在工作时两端的端管受到管道作用力,利用各自连接的波纹管的变形伸缩及角向位移,通过铰链及销轴的制约平稳实现管道系统在单个平面内所需的横向位移补偿。

复式铰链式波纹补偿器由两或三个波纹管连接长的中间接管与销轴(或十字销轴)、铰链板和立板等结构件组合而成。复式铰链型波纹补偿器.要.点是在管道的连接处间隔较长且要求的补偿量也相对加大,*般的波纹补偿器满足不了所需的长度及补偿量的条件。如果管道间隔较长用单式补偿器增加波数可以进行连接,但缺点是长度越长导致管道正常工作运行的拉力及轴向力会不断的损耗补偿器,所以时间久之会将补偿器损坏且波纹部分拉斜影响正常使用效果。

复式铰链型波纹补偿器*般有两种:平面复式铰链型波纹补偿器和万向复式铰链型波纹补偿器。

平面复式铰链式波纹补偿器简称复式型铰链波纹补偿器,它是由两个单式波纹管与中间接管、销轴、铰链板和立板等构件组合而成,能吸收单平面内的横向位移。铰链板与销轴具有承受内压推力能力常用于L形和平面Z形管道。

万向复式铰链式波纹补偿器简称复式万向型波纹补偿器,由中间接管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组合而成。有能力吸收任意平面内的横向位移,铰链与十字销轴具有承受内压推力能力常用于立面Z形的管道中。
