横向波纹补偿器/膨胀节外观检验时要达到什么标准?
浏览: 发布日期:2018-04-17
摘要:外观上的*些问题间接反映了性能上的潜在缺陷,并且高质量的外观反映了*个合格生产商的管理水平及工厂实力。那么下来我们就为您介绍横向波纹膨胀节外观检验时需要达到什么样的标准。

横向波纹膨胀节横向波纹管补偿器在出厂交付于顾客手中前都要进行各种各样的检验,性能检验固然重要,然而外观检验也不容忽视。外观上的*些问题间接反映了性能上的潜在缺陷,并且高质量的外观反映了*个合格生产商的管理水平及工厂实力。那么下来我们就为您介绍横向波纹膨胀节外观检验时需要达到什么样的标准。

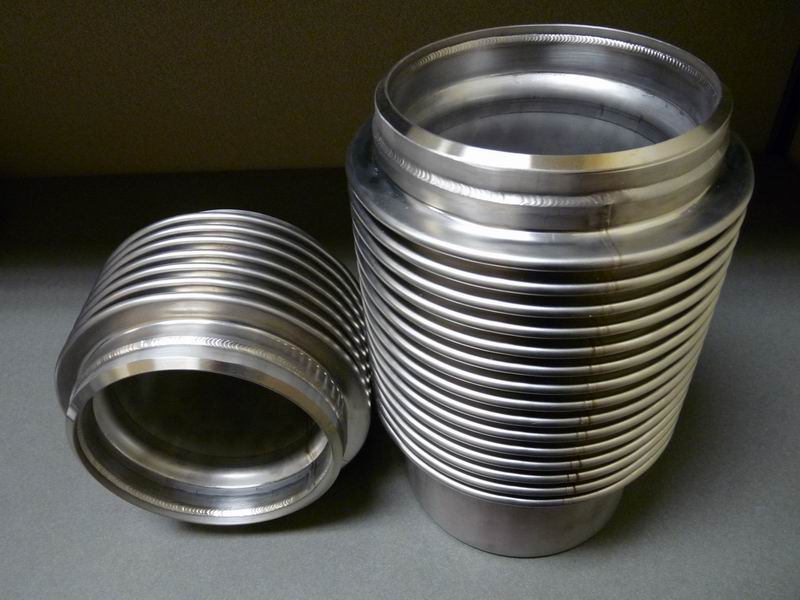

横向波纹管补偿器

波纹补偿

圆形横向波纹管补偿器的外观要求:

1.圆形波纹膨胀节管胚纵向焊接接头表面应无裂纹、气孔、咬边和对口错边,凹坑、下塌和余高均不应大于壁厚的10%。焊接接头表面应呈银白色或金黄色、亦可呈浅蓝色。

2.波纹管表面不允许有裂纹、焊接飞溅物及大于板厚下偏差的划痕和凹坑等缺陷。不大于板厚下偏差的划痕和凹坑应修磨使其圆滑过渡。

3.加强环或均衡环表面应光滑。

4.波纹管处于自由状态下时加强环或均衡环表面应与波纹管波谷外壁紧密贴合。

矩形横向波纹管补偿器的外观要求:

1.所有对接焊接接头表面应无裂纹、气孔、咬边、凹坑、下塌。焊接接头表面应呈银白色或金黄色、亦可呈浅蓝色。

2.波纹管表面不允许有裂纹、焊接飞溅物及大于板厚下偏差的划痕和凹坑等缺陷。不大于板厚下偏差的划痕和凹坑应修磨使其圆滑过渡。

受压筒节的外观要求:

焊接接头表面应无裂纹、气孔、弧坑和焊接飞溅物。

膨胀节的外观要求:

1.波纹管与受压筒节的连接焊接接头表面应无裂纹、气孔、夹渣、焊接飞溅物、咬边和凹坑。余高应不大于波纹管壁厚,且不大于1.5mm。

2.不锈钢和耐腐蚀合金波纹管及所有不锈钢结构件表面不应涂漆。所有碳钢结构件外表面应涂防锈底漆,但距端管焊接坡口50mm范围内不应涂漆。法兰密封面、销轴表面、球面垫圈与锥面垫圈配合面应涂防锈油脂。
