什么是大拉杆横向波纹补偿器/膨胀节?它的应用范围是什么?
浏览: 发布日期:2018-04-17
摘要:复式大拉杆横向波纹膨胀节的主要结构是两个相同的波纹管以及端管、端板和拉杆等组成的挠性部件。通常电厂施工环境中经常会用到大拉杆波纹膨胀节,多用于L型和Z型的热力管系中。

什么是大拉杆横向波纹膨胀节?

复式大拉杆横向波纹膨胀节的主要结构是两个相同的波纹管以及端管、端板和拉杆等组成的挠性部件。在管路系统中大拉杆波纹膨胀节是通过波纹管的角偏转来吸收管道单平面或多平面的横向位移。四根长拉杆能够承受内压推力和其他附加外力的作用,拉杆两端的螺栓出厂前厂家已调好间距。安装之前大拉杆部位是松动的,在大拉杆波纹膨胀节工作变形后大拉杆可以起到限制变形量和保护波纹管的作用。大拉杆波纹膨胀节可以吸收管系内任意平面内的横向位移、位移球面螺母绕球面垫圈转动,同时大拉杆还有承受内压推力的作用。

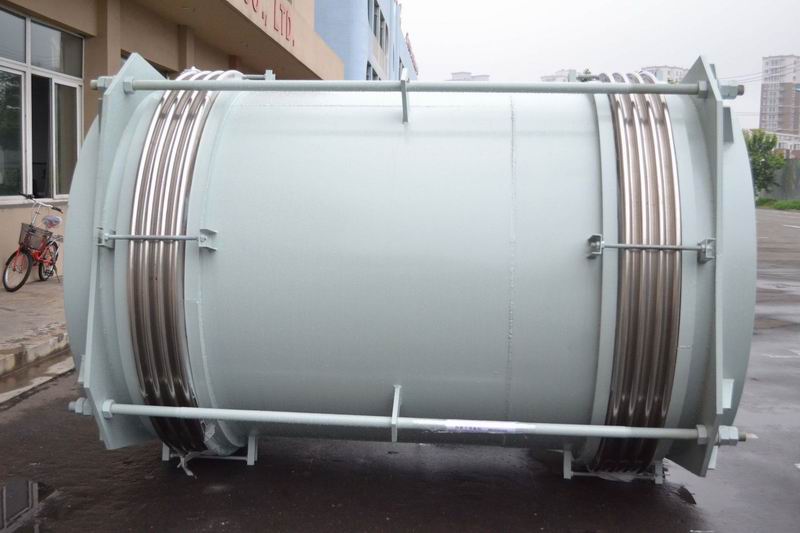

大拉杆波纹膨胀节

大拉杆横向波纹膨胀节

也正是由于大拉杆可以承受压力推力及其他附加外力,补偿器自身吸收内压推力因而不会对管道产生外力。因此大拉杆横向波纹膨胀节两端的管道可以使用中间固定支架或导向支架来降低施工成本、提高施工效率。

大拉杆波纹膨胀节的横向变形量若超过允许补偿量范围,这时我们可以考虑更换补偿量更大的膨胀节;或者在分支管道上安装相应补偿量的轴向型补偿器(注意轴向型补偿器前面应该加固定支架)以减少大拉杆波纹膨胀节承受的横向变形量。

大拉杆波纹膨胀节的应用范围是什么?

通常电厂施工环境中经常会用到大拉杆波纹膨胀节,多用于L型和Z型的热力管系中。大拉杆波纹膨胀节适用于蒸汽、热水及各种无腐蚀性的介质,管径从50-4000mm等可选。此外大拉杆横向波纹膨胀节.适合用于架空管道,由于其横向变形的.点所以必须安装在管道中的L和Z型部位,*般有水平安装和垂直安装两种安装方式。水平安装不影响疏水自流但增加占地面积及征地费用。垂直安装由于占用空间与管道平面平行通常不会增加占地面积,但是在管道翻高前必须加装疏水装置以防水击增加管道疏水量。
大拉杆波纹膨胀节的外观检验同我们之前讨论过波纹膨胀节外观检验标准*样,所有产品在出厂前都要经过严格的各项检验,检验合格方能出厂
