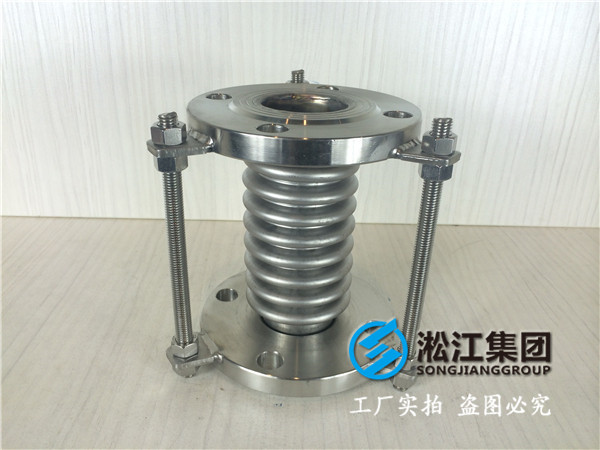

波纹补偿器生产七步骤
浏览: 发布日期:2018-04-17
摘要:波纹管补偿器形式多样,用途广泛,一直都是我公司管道设备类的热销产品,好的产品不仅需要的材料,更需要好的工艺步骤。波纹管补偿器的生产流程分为七个步骤。

波纹补偿形式多样,用途广泛,一直都是我公司管道设备类的热销产品,因质量优异,受到世界各地客户的好评。好的产品不仅需要的材料,更需要好的工艺步骤。

波纹补偿器的生产流程大致为以下七个步骤:

一、波纹补偿器材料准备

  1. 用大型剪板机剪出波纹补偿器的端管、法兰、内套筒,按图纸要求进行检验。
  2. 如果是金属补偿器的柔性材料则按图纸设计要求材质、厚度、层数下料,外层材料高度,周长留60mm余量,检验合格后转下道工序。

二、波纹补偿器柔性材料的连接

  1. 柔性材料按顺序层层叠放,两端甩边,尺寸为30mm,用工业缝纫机缝合3~4遍。防止断线,跳线。
  2. 竖缝沿圆周错开,每层缝3~4遍。在制作过程中注意保护柔性材料不被破坏。

三、波纹补偿器加工

压条下料,打孔,孔距60-100mm,孔大小为¢6-12mm,压条宽度30mm。

四、波纹补偿器的组装步骤

  1. 用压条把柔性材料和端管紧密压合,然后螺栓连接。
  2. 补偿器的内套管焊接。
  3. 法兰连接。

五、波纹补偿器除锈

用磨光机,电磨头清砂除波纹补偿器上的锈。

六、波纹补偿器后期精加工

柔性补偿器的材料竖缝用耐高温耐酸、碱、油等腐蚀性的硅胶喷涂,待24小时晾干后喷漆。

、成品检验

成品检验按图纸和检验规则检验金属补偿器,合格后入库,.后销售。
