潜水式消防泵金属软接头:输气管道高后果区的识别
浏览: 发布日期:2018-03-22

青岛“11·22”.大管道事故血的教训是多方面的,其中长期忽视高后果区的识别与防范是致命缺陷。高后果区是输气管道运行和安全管理的重要部位,是实施完整性管理和事故防范的重点区域,其识別的准则是社会和行业关注的焦点。



1 定义



根据GB 32167-2015《油气输送管道完整性管理规范》定义:

(1)高后果区:“管道泄漏后可能对公众和环境造成较大不良影响的区域”。

(2)地区等*按管道沿线居民户数和(或)建筑物的密集程度等划分的等*,分为四个地区等*。

(3)潜在影响区域:管道泄漏可能使其周边公共安全和/或财产遭到严重影响的区域。



2 识别准则

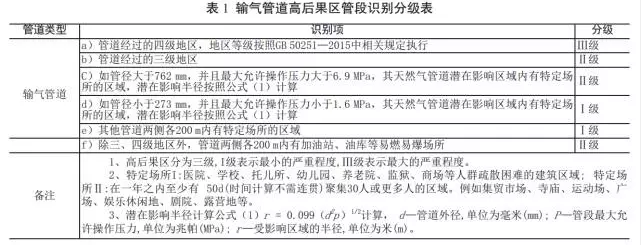

GB 32167—2015《油气输送管道完整性管理规范》规定的输气管道高后果区识别准则见表1





上述识别准则说明:

(1)输气管道经过的三、四*地区为高后果区;

(2)例如西气东输二线管径1219 mm、压力12 MPa,距某管段250 m处有1处养老院,该管段是否为高后果区?

r = 0.09912192×121/2 =418.0 m>250 m,则该管段潜在影响区域内有.定场所I,为高后果区。

(3)例如某支线管道管径为108 mm、压力1.6 MPa,其潜在影响半径为多少?

r = 0.0991082×1.61/2 =13.5 m

(4)其他管道两侧各200 m内有.定场所的区域为高后果区。

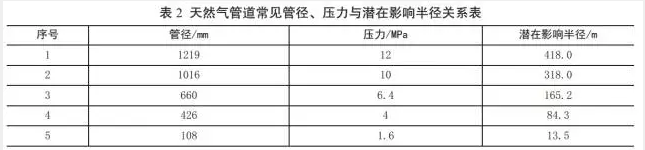

(5)除三、四*地区外,管道两侧各200 m内有加油站、油库等易燃易爆场所的为高后果区。常见天然气管道管径、压力与潜在影响半径关系见表 2





甘肃省管道保护协会  姜长寿  *稿

来源:《管道保护》2017年.6期(总.37期)
