储运罐区储罐进出口设置的金属软接头长度如何选择?

储运罐区储罐进出口设置的金属软接头长度如何选择?

日期:2017-10-14 浏览量:2076
  编辑:淞江集团董帝豪

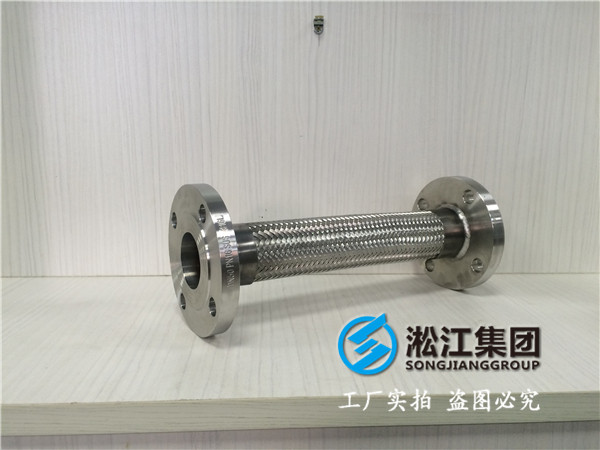

储罐进出口金属软接头

  因抗震及储罐基础沉降的需要,在储运罐区储罐的进出口管道上都设有金属软接头。关于这根金属软接头的设计有几点疑问:

  1,油品储运设计手册  P367的表5-4-6 中提到的Y值应怎么考虑,比如说7度区的Y值是100还是200?
  2,SYT 4073-94 储罐抗震用金属软接头和波纹补偿器选用标准,这是*本关于金属软接头长度选择的规范,但他还提到了*个“储罐抗震用波纹补偿器”。那什么时候选用金属软接头,什么时候选用波纹补偿器?
  3,关于这根金属软接头的长度及选用是否还有其他的规定?

  回答
  A:我们是油罐进出口管线处,没有考虑太多。
        基本选择的就是标准的规格,计算符合要求就好了。

  B:这个还真是不知道,我*直认为是由设计人员考虑,想*想我们罐区的进出口软管确实是有长有短。

  C:个人理解:1、金属软接头是*种柔性管件,具有波动性,软管的安装长度为(L-Smin),横向补偿量应为振幅,即例中100。
   2、SYT 4073-94 中规定,金属软接头除耐震性及检验规则外,.均应符合GB / T 14525《波纹金属软接头通用技术条件》的有关规定。波纹补偿器除耐震性、稳定性及检验规则外,均应符合GB / T 12777《金属波纹管膨胀节通用技术条件》的有关规定。也就是说波纹补偿器倾向于膨胀节*类的管件,常作为管路热胀冷缩的补偿装置,其结构中有拉杆,不适用于储罐进出口的补偿,*般用金属软接头。
   3、其他规定除了上述规定外,还有SH/T3412中,规定了金属软接头的.小结构长度。具体长度在满足规范前提下,根据配管要求定制。
