自消应力高温空气换热器/波纹补偿器
浏览: 发布日期:2018-03-09
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

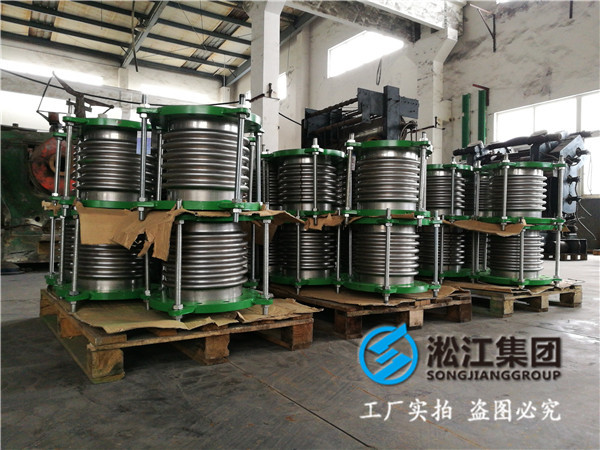

    自消应力高温空气换热器
    *、
    技术*域
    本实用新型装置(管束自消应力密封)涉及废气回收空气换热装置。尤其适合废气中含尘量多、温度高、换热温差大的高温空气换热器。
    二、
    背景技术
    目前*内使用的余热回收空气换热器,其废气温度高达700摄氏度以上且含尘量较多,进入换热管内的废气温度在700-750摄氏度之间,而进入壳程的是20摄氏度左右的常温空气,通过管束的热交换,使废气出口温度下降*400摄氏度左右,同时将常温空气温度提高*400摄氏度以上,从壳程出口处排出。由于热交换温差大,因而原设计中壳程与管程都采用不锈钢波纹式补偿器来消除管束热膨胀而产生的热应力。
    在以往的使用过程中发现,管束中每根换热管下端的波纹式补偿器在400摄氏度高温下,由于应力的不断变化,.易产生疲劳性破坏。波纹式补偿器开裂及焊缝处严重泄漏,造成换热效果降低,驱动空气压力下降。严重影响了套筒窑的正常运行,致使换热器提前更换,大修年限缩短。
    三、
    发明内容
    本实用新型装置(管来自消应力密封)的.要目的在于:针对换热管端焊接波纹式补偿器存在应力大,易疲劳损坏的问题,采用*种能保证管程在不同温度条件下自由伸缩,且有良好密封效果。具体作法为:在下管板上焊接*定数量的密封填料盒(数量与换热管相同)在填料盒中安装南京工业大学研制的专用石墨环填料,由于石墨填料有耐高温,自润滑且密封性良好的优点,可以让换热管在不同温度下伸缩自如,有效的消除热应力,使用寿命可达五年以上。
