使用Autopipe建立较详细的大拉杆双波纹补偿器
浏览: 发布日期:2018-03-08
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    描述:使用Autopipe建立较详细的大拉杆双波纹节补偿器(Tied Universal Expansion Joint)

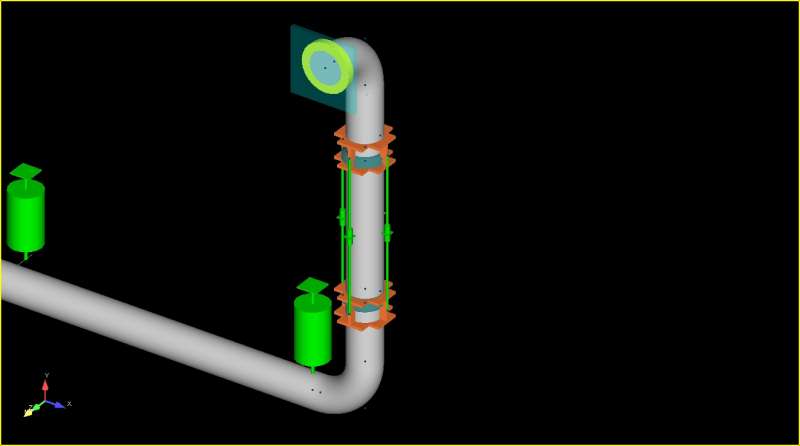

    对照Autopipe程序自带的帮助文件中的模拟步骤,手动“制作”了*个大拉杆膨胀节。这是*个较为复杂和真实的模拟方法,
    其中注意:
    1、大拉杆有4条,每条刚度=13319.16 N/m=E×A÷L;根据拉杆参数手动计算后输入
    2、每条拉杆通过刚性结构与管道连接;
    3、在每个拉杆上,还设置了254mm的间隙,模拟拉杆上螺母的间隙约束;
    4、上下两段波纹,都设置了各向刚度及弯曲、扭转刚度,以及压力面积;

    请诸位下载,并与CII对照分析异同。
    (请自行转换调整材料、规范、单位、及各温度压力参数)
