蒸汽管道上阀门,波纹金属软管补偿器公称压力是2.5MPa
浏览: 发布日期:2018-03-05

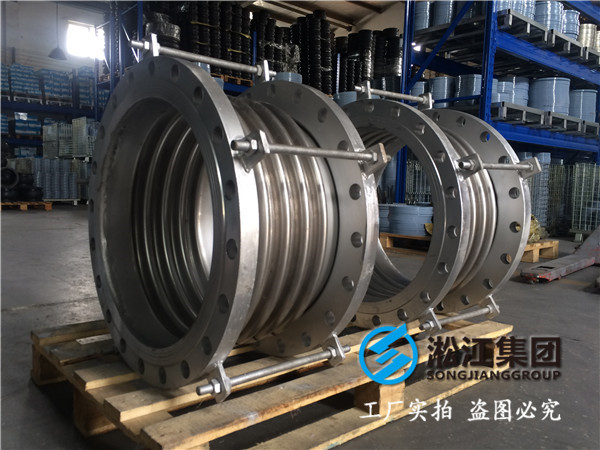

    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:关于管道试压。
    蒸汽管道,工作压力1.5MPa,做液压试验,试压压力应该是多少,我查了*些资料,有的是1.15倍,有的是1.25倍,还有1.5倍,不知道是哪个,
    蒸汽管道上阀门,波纹金属软管补偿器公称压力是2.5MPa,如果是工作压力的1.5倍,试验压力就是2.25倍,那么试压时阀门和补偿器是否能承受。谢谢!!!
    讨论回答:
    A:蒸汽管道不需做液压试验,要检测焊缝质量,管材质量也要保证。
    B:需要看管道属于什么类别,采用什么设计规范,当然水压试验时采用相应的验收规范即可,规范不同,当然系数也是不同的。
    C:通常都是按GB50235-97中规定的试验压力进行。
    D:蒸汽管道应按GB50235-97的要求进行强度试验,试验压力应为设计压力的1.5倍,因蒸汽的设计温度高于试验温度时,试验压力应按下式计算:
    Ps=1.5P[σ]1/[σ]2
    式中  Ps——试验压力(表压)(Mpa);
    P ——设计压力(表压)(MPa);
    [σ]1——试验温度下,管材的许用应力(MPa);
    [σ]2——设计温度下,管材的许用应力(MPa)。
    当[σ]1/[σ]2大于6.5时,取6.5。
    E:水压试验的压力照5楼的公式计算。
    波纹金属软管补偿器不能参与试压!
    F:先搞清是强度试验还是密封试验?如果是强度试验那么试验压力应该是设计压力的1.5倍
    G:1.蒸汽管道上阀门有专门生产、安装试压要求的;
    2.波纹金属软管补偿器*般都不参加试压
    3.蒸汽管道试压同5楼说法
    蒸汽管道应按GB50235-97的要求进行强度试验,试验压力应为设计压力的1.5倍,因蒸汽的设计温度高于试验温度时,试验压力应按下式计算:
    Ps=1.5P[σ]1/[σ]2
    式中  Ps——试验压力(表压)(Mpa);
    P ——设计压力(表压)(MPa);
    [σ]1——试验温度下,管材的许用应力(MPa);
    [σ]2——设计温度下,管材的许用应力(MPa)。
    当[σ]1/[σ]2大于6.5时,取6.5。
    当然如果设计或者业主有更高要求可参照更高要求。
