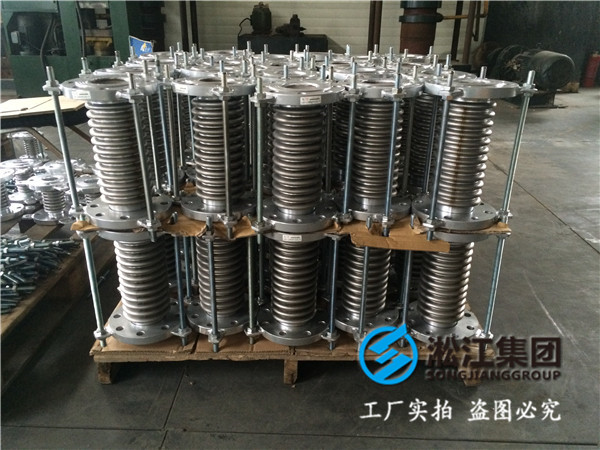

编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)
波纹膨胀节管道的施工安装合理,决定管系的安全运行,管系施工的基本要求是总结如下,望对管道施工人员有帮助!
1、 安装前应先检查波纹膨胀节的型号、压力、规格及管道支座配置是否符合设计要求
2、 焊接管道支座及支架时,不能点焊和虚焊。
3、 为保证波纹膨胀节安装的同轴度,应先敷设好管段,然后再准备安装波纹膨胀节的部位切割掉与预拉伸后的补偿器长度相同的*段管段,再将波纹膨胀节装上去焊接好。
4、 不能用使波纹膨胀节变形的方法去补偿管道的安装偏差。
5、注意带有导流筒的安装方向须与介质流向*致。
6、两固定支架之间只能安装*只轴向型波纹膨胀节。
7、用于天然气窨井用的波纹膨胀节与阀门和管道的均是法兰连接,膨胀节*般设置于水平位置上,其轴向应与阀门及管道轴向重合,不得将安装时的偏差通过调节法兰的螺栓或通过使波纹管变形的方法,确保两端端螺栓孔调整对中后再进行焊接
8、在安装过程中严.焊接飞溅物直接接触到波纹管表面,严.在波纹管任何部位引弧击穿或搭接地线等。
9、系统压力试验前所有的固定支架、导支、支撑架等均应安装到位
10、安装完毕后试压前就必须拆除或松开运输拉杆和限位螺母,不能把这些附件作为压力试验时补偿器的保护设施,要检查膨胀节的所有活动部件保持正常工作。
11、气体管道压力试验时要增设临时的支架及支撑,防止补偿器和管道下垂,但必须在试压结束后给予拆除临时支架及支撑。
12、选用无约束型的波纹膨胀节的管道分段试压时,要加固中间固定支架,以能承受原有的设计载荷加上内压盲板推力。
这些要求,.好能在管系设计文件有关施工要求的条文中应加以注明,以提醒施工人员的注意。
