DN300、DN400以上的管道如何设置波纹金属软管补偿器或是方形补偿器?
浏览: 发布日期:2018-02-25

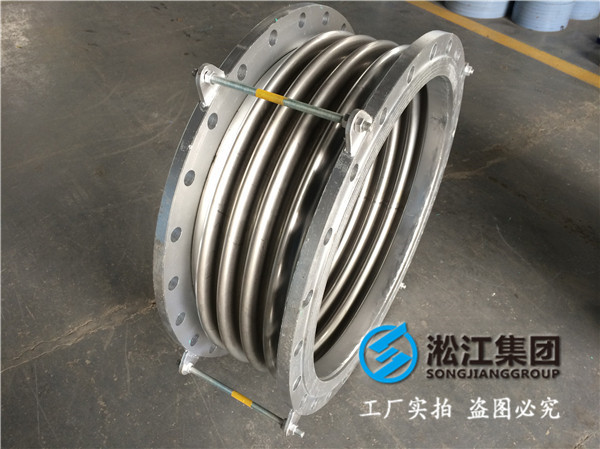

    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:相信很多人都知道,DN300、DN400的管道因为公称直径较大,在方形补偿器尺寸表中无法查找。
    而且,就算DN300以下的管道可以在方形补偿器尺寸表中查到,但是如果你选用的管道的壁厚与表中不同,你又很难肯定所选方形补偿器是否*定满足条件,例如Φ273x11,用作中压蒸汽管道,你按照动力管道设计手册选型时,你会不会想,壁厚11mm选这种方形补偿器,那管道壁厚8mm时呢?两者可以选择*样的方形补偿器?
    虽然很多书,如管道工程简易计算等都涉及到管道热补偿选型,但是当管道的公称直径是DN300、DN400及以上的管道时,这些显然不够。
    这时,你肯定会想了解自然补偿(这里仅指不使用套筒和波纹金属软管补偿器)的原理。
    .先,我们都知道管道受热*样会产生形变,而针对管道而言,我们重点要考虑的是管道的伸缩,理确切的说是热伸长。
    管道伸长会产生应力,这应力会直观的表现成对管道固定支座的推力,管道伸长量过大,推力就会产生.其严重的后果,.别是那些中高压管道。
    所以,在热力管道安装的时候,我务必考虑管道是热伸长是否对管线有影响。
    其次,要补偿管道的热伸长时,我们优先选用自然补偿,在不能或场地不允许使用自然补偿时,我们选择使用套筒或是波纹金属软管补偿器。
    管道的补偿方式主要有有:平面自然补偿(如L形、Z形),空间自然补偿,方形补偿器补偿(Π或U型)、套筒补偿器或波纹金属软管补偿器补偿(尽量不选)。
    平面自然补偿是.简单的,各部分管道都可以直接套公式确定。
    方形补偿器补偿,在管道公称直径小时,可以的算出伸长量后直接按动力管道设计手册选型;公称直径大时,可以查石油化工管道安装设计便查手册查表选择?
    但是,在很多时候,架空管道管架高度不够,方形补偿器的垂直臂长要求较长的时候,我们通常将方形补偿器再作*个弯折,这样的补偿效果会更好吗?这个臂长如何通过计算得出?
    在选用自然补偿,方形补偿器补偿时,我们需要注意哪些问题呢?
    讨论回答:
    A:波纹管补偿器为什么不选?就像你说的,选用自然补偿或方形补偿管线布置很麻烦的。选用波纹金属软管补偿器还是有优势的。比如不必刻意改变管线走向,节省空间、压降少节约能源等等。关键是型号要选准、支架设置要按规范。还有就是要选用质量好的正规厂家产品。
    题主回答:*些书籍上都说明了要优先选用自然补偿,*则只要设计好,以后使用肯定不存在补偿器坏掉的问题,二则补偿器成本高,三则补偿器*般用了两到三年后就肯定会发生泄漏的,到时候需要维护,填塞等操作,对于*些基本上*年四季都在运行的工厂来说,时间就是*,停工维护是*对不能的。
    答主回答:波纹金属软管补偿器只要选型正确,固定支架导向支架设计牢靠,*般不需要维护。使用寿命十年八年也不是问题。
    采用 波纹金属软管补偿器可以减短管道长度、减少管道的流阻损失、减少外保温材料的消耗和支撑数量。其主要效益在于减短管道长度、减少场地占用面积和建筑安装施工的工作量。当管道直径越大,补偿量越大,采用 波纹金属软管补偿器的经济效益越显著。
    波纹金属软管补偿器不仅可以解决现代管道大膨胀量的补偿问题,而且可以收到明显的经济效益。在大型电站和大型石化企业的建设中,采用 波纹金属软管补偿器的节约将是相当可观的。

    B:波纹管补偿器*般20~30m设置*个,数量多,检修频繁,并且推力大,固定支架的的成本高。。。。
    题主回答:我觉得这个还是要分情况的,像蒸汽这些管道.好是用派型补偿,这样不容易泄漏,当然前提是能设计好。
    像直径比较大的烟道管,用派行的话占地实在太大,影响美观,可以使用补偿器。
    我不明白的是管道做成派型——方形补偿器下面再弯折成L型,这个需要怎么计算H1、H2、B的数值?
    答主回答:我理解你的意思是立体弯,也有叫古巴弯的,这种补偿比普通方形补偿效果要好*些,我也没找到过这种补偿器的设计依据,我都是用软件算。
    题主追问:这种立体弯补偿效果是好,但是如何确定相关参数呢?

    C:这类问题还是提给应力来确定用哪种补偿方式吧。.选自然补偿,经济,安全,也不容易坏。波纹管补偿器容易泄露,支架设置不合适的话容易破坏管道。
    *于你说的查表问题,现在很少查表了,因为表是不全的。需要具体情况具体分析。还是找个有经验的搞应力的帮你搞定吧、

    D:方形补偿器,这个名词我.*次听说,呵呵,查了下百度,发现和我常用的Π(pai)补似乎不*样,有专业人士帮解释下吗?
    对于管道补偿,自然补偿优先,Π(pai)补其次,.后才是其他补偿器或冷紧等其他手段。管路简单的可以用简单计算/查表方式解决,复杂的要通过应力计算才行。

    E:DN300以上方型补偿器难做啊 不知道R到底时不时还是4D呢 ?还是可以直接选1.5D?
    题主回答:你不是搞设计的话,*般1.5D都没什么问题的,实际上什么2D、4D不用去考虑它,直接长半径弯头不会有什么问题。
    大管径管道的自然补偿这*块没有相关资料可查的,当初我弄这个的时候花了很多时间,.后也没弄出什么。
    现在我们单位管道安装好了,用了快*年,没什么问题。
