波纹金属软管补偿器的配管要求
浏览: 发布日期:2018-02-25
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:在炼厂管架上的管线系统如果布置了波纹管补偿器应该如何设置其周边的配管呢?在SH3012-2000的5.4.3条文中要求设置的导向之间是应该如何设置呢?现场有实际用过的海友吗?能否给详解*下……感谢。

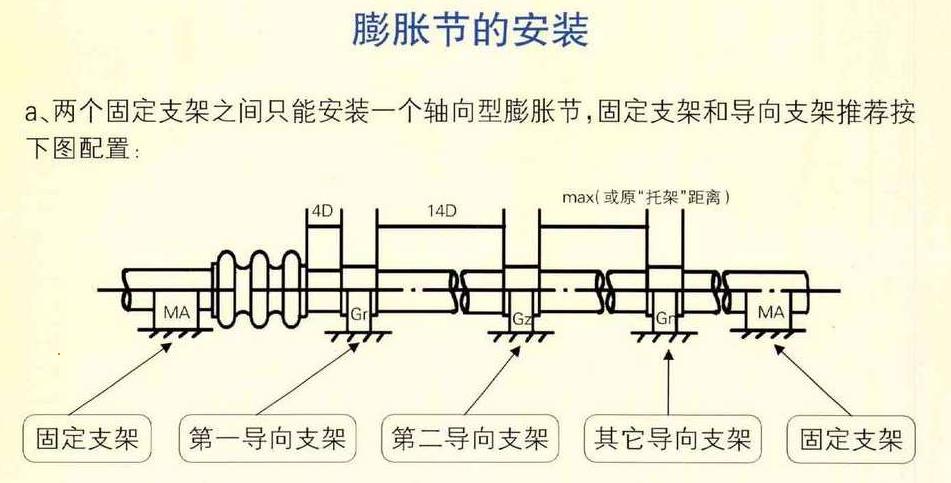

    在厂家样本上看到膨胀节的安装要求,应该是和波纹管补偿器类似的,贴出与海友们分享。大家看看在.左面的那个固定墩的左侧是不是还需要再设置2个导向墩呢(要求依然是4D和14D的间距,就像右侧的那样)
    讨论回答:
    A:波纹管补偿器习惯上也叫膨胀节、伸缩节,是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的*种补偿装置,属于*种补偿元件。可对轴向,横向,和角向位移的的吸收,用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.
    安装轴向型补偿器的管段,在管道的盲端、弯头、变截面处,装有截止阀或减压阀的部们及侧支管线进入主管线入口处,都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。
    中间固定管架可不考虑压力推力的作用。在管段的两个固定管架之间,仅能设置*个轴向型补偿器。
    补偿器*端应靠近固定管架,若过长则要按.*导向架的设置要求设置导向架
    水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。
    B:如果左边没有膨胀节了,就没有必要再设导向架,因为.左边的固定管架已经限制了该处各个方向的位移。
