波纹金属软管补偿器多长*个,公司需要架设蒸汽管道
浏览: 发布日期:2018-02-24
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:补偿器多长*个,公司需要架设蒸汽挂道(管道),求救急急急
    温度190度,压力不大1Mpa不到,请问波纹金属软管补偿器,应该多长布设*个,管线总长600,
    谢谢大师指导。
    我只知道走直线时,管道要每隔*段距离,布置*个波纹管。

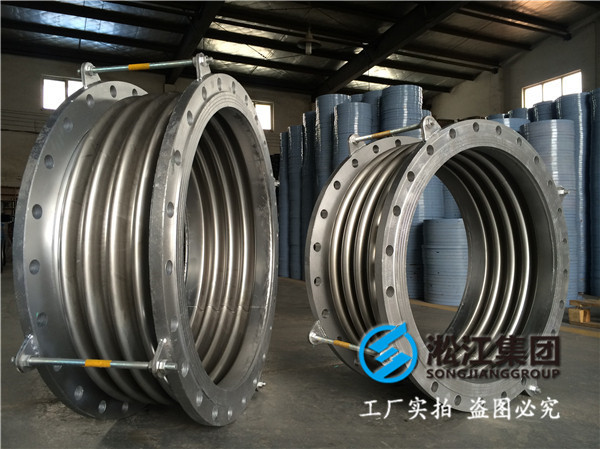

波纹金属软管补偿器
    讨论回答:
    A:要看口径的那,不知道你那边是用钢衬F4的,还是不锈钢的。
    B:碳钢无缝管,DN80,口径不大。
    C:算热膨胀量,直管段约四五十米*个,找个动力管道书看看。
    D:看管道热位移吧, *般位移超过100mm就要设置*个,不然位移太大的话,滑动的管托容易脱空,而且膨胀节推力会很大。
    E:要看固定支架的位置,计算膨胀量,80mm的不大的!
    F:做了简单计算,以50m为*段,两端做固定架,中间的π型补偿尺寸,高2m、宽2m、长3m可满足应力需求!
