编辑：淞江集团董帝豪（图片为随机配图，以专业人士为准）
求助描述：发几张现场的波纹管补偿器的腐蚀开裂图片，使用时间不到三个月！
讨论回答：
A：管道走的什么介质？氯离子浓度过高会导致应力腐蚀开裂。补偿器是管系中的薄弱环节，出事就是大事故了。
题主回答：走的是高炉煤气！补偿器的材质是304！
B：高炉煤气材质.差也要用316L啊，怎么能用304呢。。而且还要是多层的波纹管。。
现在我们都用更好的254SMo、800、825材料了。。

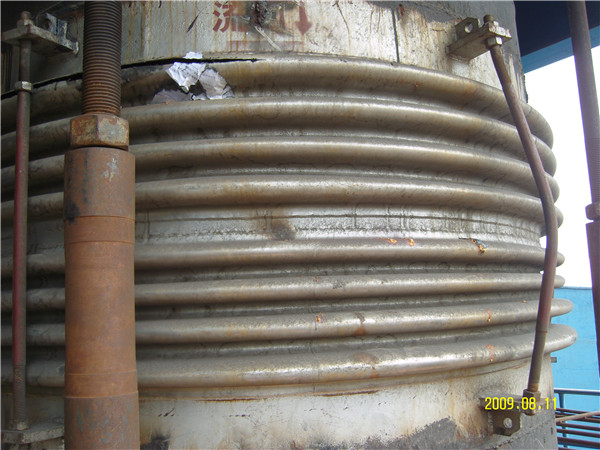

C：从你给的图片上看，8月11号与7月31号二组图片是不是同*个膨胀节，8月11号二张照片从开裂情况看是异种钢焊接部位，这可能与焊缝有关，如果因腐蚀原因，则.薄弱的应为T型焊缝处，也就是膨胀节纵向焊缝与环向焊缝（异种钢焊接部位）处，而.*张图片中显示，该部位是延伸裂纹。
二段膨胀节连接处的环向焊缝，应是.容易被腐蚀的，但从所给的二组图片上看，该焊缝没有问题。
7月31号的二张照片，看不出明显的腐蚀迹象，如果能有断面图片可能会更容易看清情况。
建议对材质进行*下分析。
