求助描述:如图这种补偿器是软连接还是硬连接呢,能用在振动、位移比较大的管路中吗?比如柴油消防水泵的出口,因为柴油机对应力要求较高,想问这种形式的补偿器真的能吸收径向的位移吗?设计竟然说它的作用和波纹膨胀节作用效果*样。
讨论回答:
A:感觉这个只能是整体的同向的径向的伸缩,与波纹管可以有适当的侧弯不同。
B:此图为松套补偿接头(如果没有限位)由本体、密封圈及压紧构件缓存,用于吸收轴向位移而不能承受压力推力的松套连接管道的装置。与波纹膨胀节有本质上的区别,波纹膨胀节能吸收泵进出因温差引起的振动,而此种属于钢制补偿器不能吸收管路中的振动,波纹膨胀节可以将设备管口处的应力为.小化,这种补偿器没有吸收管口推力的能力。
这种补偿器有传力构件装置,传递被 连接件的压力推力和补偿管路安装误差,可能不吸收轴向位移,但是用于与泵、阀门等附件的松套连接的装置。
此图与题主发的图示是否*致?

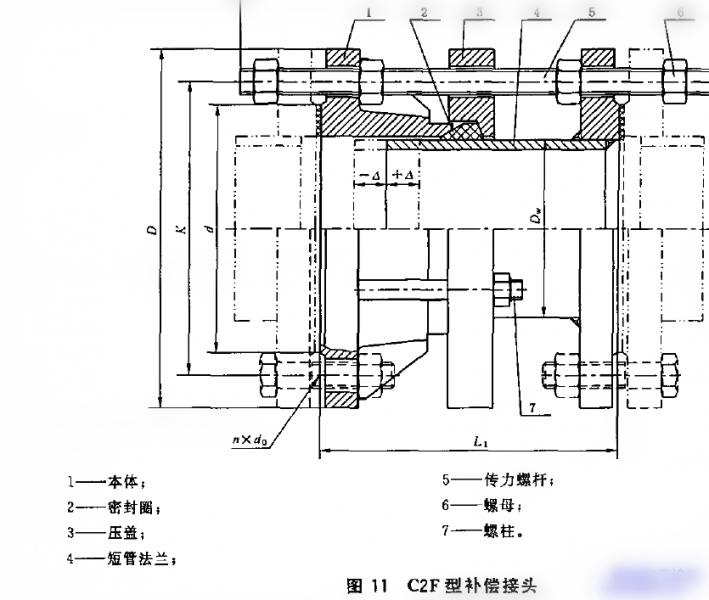

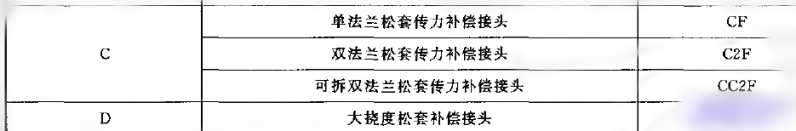

题主回复:查了下图纸是C2F型的,但是用于与泵、阀门等附件的松套连接的装置。这句的意思是该补偿器两端管路的连接法兰是松套的还是泵体、阀门等附件的法兰是松套的?另外传力螺杆上面的四个螺母都要把紧吗?
追答:这种产品结构上有传力装置的话,证明拉杆承载,端面的螺母和法兰内侧的螺母是要拼紧并限位的,在使用过程中是不能松开的。松套连接的装置是.好*端做成活套的法兰,以便在安装过程中确保螺栓分度圆的对中性。
C:波纹补偿器是吸收热膨胀的 这种补偿器好像是种软链接 价格应该比波纹补偿器低.
专业回答:这种钢制管路补偿器肯定比波纹管补偿器价格低多了,无论是制造工艺的复杂性还是加工性都没有波纹补偿器的难度系数高!
