蒸汽管道试压时,波纹金属软管补偿器和阀门是否*起试压

蒸汽管道试压时,波纹金属软管补偿器和阀门是否*起试压

日期:2018-2-6 浏览量:491
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:蒸汽管道300度,工作压力1.5MPa,做设计时,固定支架所受的水平推力都考虑那些推力,是否考虑管道试压时的推力,管道试压时,波纹金属软管补偿器和阀门(公称压力均为2.5MPa)是否*起试压。
    上述蒸汽管道,安装完毕后做水压试验时。波纹金属软管补偿器*起试压,在打压没有达到试验压力时(打压压力3.45MPa),由于内压,将固定支架退变性,波纹金属软管补偿器变形,伸长,限位拉杆两侧的耳朵拉弯,请问这种情况谁遇到过,怎么处理。

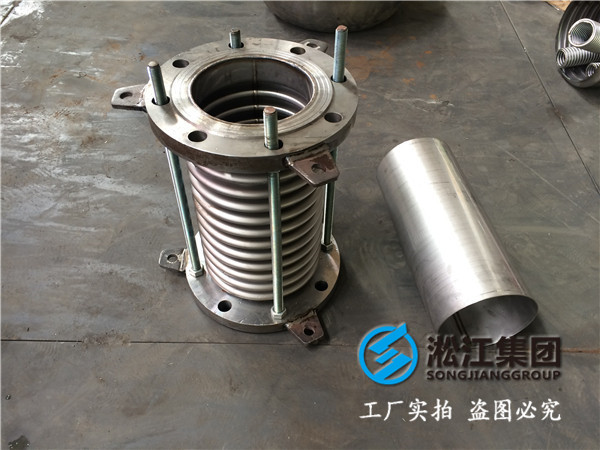

波纹金属软管补偿器
    讨论回答:
    A:应该固定支架应该考虑施压时的推力,施压时,波纹金属软管补偿器跟阀门不应*起施压,因该是单管道施压试验。
    波纹金属软管补偿器本身的作用就是缓解管道的各个方向的移动产生的移动,如果超过临界点,必然会出现此类现象,
    应该在管道的*定距离内设管道弯头,缓解热应力带来的种种问题,另外,管道应该是单.做吹扫施压试验。
    题主补充:我这里的施工单位为什么都是补偿器和阀门*起跟管道试压啊,怎么说服他。将波纹金属软管补偿器拆除,然后试压完毕再安装到位,是否能行。
    B:波纹金属软管补偿器选型不正确,该压力下应用能承受压力推力的膨胀节。
    C:需要提*设计压力、设计温度、管道材质、规格,及管道验收规范名称,核对水压大小。
