DN125,压力1.0MPa,温度200度的蒸汽管道加波纹金属软管补偿器
浏览: 发布日期:2018-02-06
    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:DN125,压力1.0MPa,温度200度,长度150米的蒸汽管道加波纹膨胀节,需要加几个。我自己算的补偿量大约300mm,但不了解波纹金属软管补偿器的补偿量,请各位解答下。

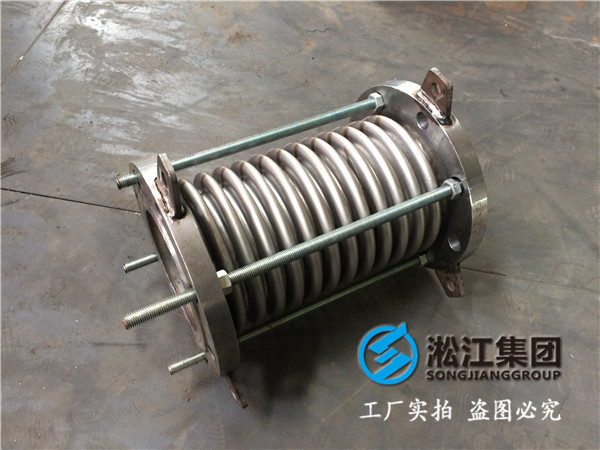

波纹金属软管补偿器
    讨论回答:
    A:按照题主提*的参数计算的热位移是360毫米。关于膨胀节的数量等明天再帮你计算需要布署几个。
    题主回答:我的管道是*根只管,前后两端接设备,不知道DN125的膨胀节的补偿量*般在什么范围,能分享*下膨胀节的补偿量范围数据吗。
    追答:*般情况下,尽量采用自然补偿即采用膨胀弯来克服管道受热膨胀后产生的管道位移和推力。当受到管道布置的空间限制时可采用膨胀节来吸收轴向和径向位移,减少设备管口的推力。*般在50~60m可设置*个膨胀节, 应根据补偿器的补偿量来确定,补偿量大,管道间距就可适当长些,但注意要留有余量。不同的膨胀节安装位置有所不同,应根据具体情况确定来抵消蒸汽管的热应力。
    其他疑问:360mm是怎么计算出来了,尽量少用膨胀节的原因是因为它容易损坏吗。
    回答:根据通径是DN125,工作压力1.0MPA,波纹管材料按304选用代入计算 (考虑用薄壁双层),波纹管需要8个波只能满足50mm的补偿范围。
    蒸汽管网*般选用轴向外压式波纹管膨胀节比较好,主要吸收轴向位移,具有补偿量大、疲劳寿命高、保温性能好、导向性好无柱失稳、残余介质可以排除。
    膨胀量的计算是根据管材的线膨胀系数、输送介质的温度和管线长度计算所得,请查*下该论坛有这方面的讨论。
    蒸汽管道上膨胀节的作用和其它高温管道上的膨胀节*样,是解决热膨胀、热应力的,由于膨胀节柔性大,和管道比较厚度要小得多,易变形,也易损坏,柔性和刚度是*个相对的,柔性大,则刚度小,当刚度下降时,强度*般也会降低,所以剧毒管道上*般是不装膨胀节的,高压蒸汽管道上也较少安装。
    B:按照您的计算需要6-7个膨胀节,泄露点太多,是不是还不如选择U型弯较好
    C:这种压力温度都不高的管道,其实采用两个π型弯补偿也行,不*定非要用补偿器,更安全。当然,现在的补偿器制作水平比以前好了很多。
