单*卧式离心泵出口的压力表安装在泵出口的波纹金属软管补偿器后面
浏览: 发布日期:2018-02-02
     编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:泵在厂内试验时达不到厂家给出的流量扬程。
    泵为单*卧式离心泵,在厂内搭建了*个闭式循环系统,系统采用高位水箱稳压和补水。
    试验时发现在设计工作流量时,泵的进出口压差比泵的设计扬程约少了5米。
    在厂内测试时,泵出口的压力表是安装在泵出口的波纹金属软管补偿器后面,入口的压力表是安装在泵入口的波纹金属软管补偿器前面的,在紧接泵的入口和出口各有*个变径管。
    即其测试时压力表的位置基本符合如下示意:
    压力表—泵入口的波纹金属软管补偿器—泵入口的变径管—泵入口—泵出口—泵出口的变径管—泵出口的波纹金属软管补偿器—压力表。
    请教在此情况下,为什么所有的泵的扬程都比设计小?波纹金属软管补偿器和变径管会影响这么大吗?

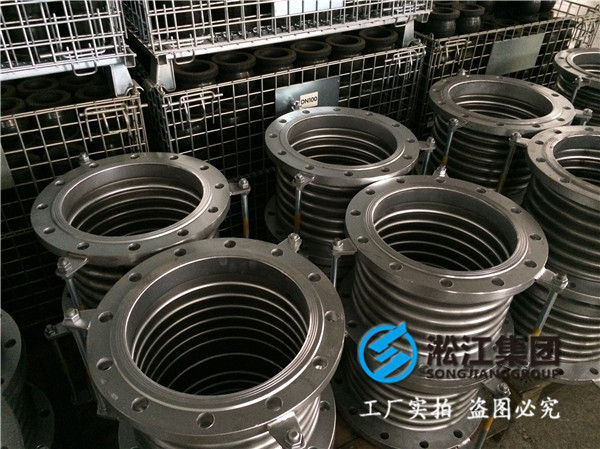

波纹金属软管补偿器
    讨论回答:
    A:变径影响了流速,压力随之变化,造成扬程偏差。
    B:变径管肯定会对压力造成影响的。测出的压差会比实际泵进出口的小。
    C:扬程是泵本身的.性,与管路无关。
    D:在泵的出口处安装压力表再测*下。
    E:扬程实际上是泵本身的.性,与管路无多大关系,没有达到设计值你可以不要。
    F:题主是认为进出口压差折算后等于扬程?
    G:该试验系统的配备严重不符合相关的试验标准规定,该测试数据不能做为验收依据。
    H:闭式试验台的配管与取压点规范请参考ISO9906或GB3216,此外允差与试验结果分析也请参考ISO9906或GB3216。
    I:泵的扬程少了5m明显是测试不合格。只要不是说你的两个压力表位置高度偏差太大(例如大于5米,嘿嘿肯定不会出现这个情况吧),和你的管路情况没有关系,不过介质的密度会影响扬程大小,出厂试验肯定使用清水做的循环,而你实际工况若是介质密度较小的情况,实际扬程也会略有增大。
    J:.先,泵的扬程是泵本身的.性之*,泵的.性测试平台有相关要求;
    其次,管路状态会影响操作参数;
    你说的参数要求是泵的,还是操作要求,区别很大;
    进口管路大小对进口管的压力影响很大,*般是进口管径比出口管径大
    K:看似在测试操作试验,单纯的泵性能检查试验,*般采用开式试验。既然是闭式回路,且用了高位储槽,就要考虑回路的必须气蚀余量是否满足泵性能参数。
    建议先试泵的本身性能。
    膨胀节会引起漩涡,不符合试验装置条件。
    L:要看泵的三条曲线中流量扬程曲线,你在测扬程时流量是多少?
    M:标准规定:离心泵试验时,进出口的取压点管径应与泵口径*致,并且在取压点前后都必须有*少4倍管径的直管。
    这是对试验系统.基本的要求。
