管道推力计算之波纹金属软管补偿器内压推力
浏览: 发布日期:2018-01-31
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:管道设计中计算管道对支架推力时提到:波纹金属软管补偿器使用时产生的内压推力=设计压力x波纹金属软管补偿器有效面积,对此力产生的原理及力的方向始*没有找到答案,渴求各位高人指点,谢谢!

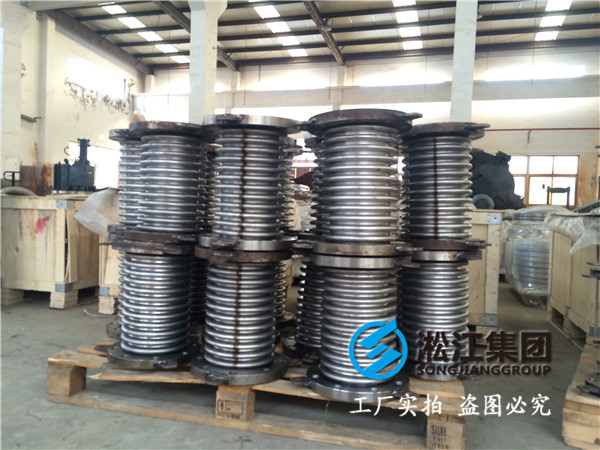

波纹金属软管补偿器内压推力
  讨论回答:
  A:我也迷茫啊,为什么普通轴向型需考虑内压力,而压力平衡型则不需考虑啊?望高人指点
  B:我们计算烟道时*般认为有补偿器的时候考虑要有内压推力。内压推力是不是应该在从冷态到热态或热态到冷态的时候才会产生?希望能有高人出来指点*下,前几天我们还刚培训过,但是培训的老师也没说清楚.......
  C:这个事情我也*直很迷茫,我师傅说只有在有转弯件的时候才要计算这个内推力的。
  D:内压推力与温度没有关系,是压力产生,
  不过我也很疑惑:
  1.为什么非金属补偿器的内压推力计算时受力面积为什么要包含管道内径呢?
  2.作用在补偿器哪*侧呢,与补偿器结构没有关系吗,
  4米直径的管道,-8kpa的压力,引起的盲板力太大了。压力平衡型补偿器如何在Caesar里面建模?
  E:属补偿器的内压推力计算时有效受力面积同样也包括了管道内径。我也很疑惑,期待高人解答*下。
  F:粗俗的讲和吹球差不多,不加限制气球就膨胀的厉害,如果把气球放到钢套里吹,膨胀的力就由钢套承受了。
  追问:貌似不对吧,吹气球,气球封闭了,而补偿器两端是开口与管道连接,不是封闭的啊。
  追答:你问的很好,补偿器的两端是开口与管道连接,但是管道的尽头*定是封闭的,否则管道内就不会有压力了,内压产生的盲板力就作用在管道尽头的盲板上。补偿器的补偿功能靠的是其波纹管,波纹管*般用1~2mm厚的不锈钢制成,有很好的柔性,你可以把补偿器的波纹管理解成气球,在管内压力升高的时候,补偿器会向两侧拉长。为了限制补偿器拉长(拉长超过*定数值,补偿器会拉断),需在补偿器两端管道上设置固定支架,该管道支架的作用是对管道内压产生的推力加以限制,防止内压产生的盲板力把补偿器拉断。内压产生的盲板力的大小,跟管道接面积有关的,压力=压强X面积。
  追问:这样理解的话,那如果*个管道,两端分别都安装*个补偿器,那么这个盲板力是不是就完全都有两边的设备承担了,而不是每个补偿器两端都有这个盲板力?
  追答:同*段管道的话,用*个补偿器就好吧,如果带补偿器的管道两端正好是设备接口,那内压推力就有设备来承受了,不只内压推力,还有补偿器的刚性力,当然这个力小。
  追问:如果是这样的话,我大概理解了:
  *个补偿器.多有*个盲板力,当然要看补偿器作用在哪里,如果*根管道两头已经有补偿器了,两端的补偿器盲板力被管口承担了
  那么中间的补偿器是没有盲板力的,对吧?
