储罐抗震用金属软接头和波纹金属软管补偿器选用问题
浏览: 发布日期:2018-01-31
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:金属软管和波纹金属软管补偿器的原理类似,都是靠金属波来实现补偿。但是又各又侧重点。
  波纹金属软管补偿器有限位装置,主要吸收管线的轴向补偿量。
  金属软管没有限位装置,只是外部有*层不锈钢带编织的网套,主要吸收径向的补偿量。

  讨论回答:

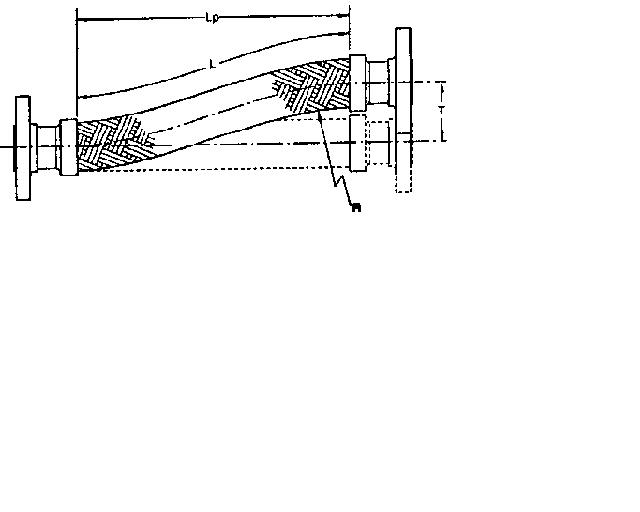

  A:金属软管和金属补偿器都可以使用,*般选用金属软管,在超过700口径时,建议用补偿器,计算公式如下:角标2表示平方
  L = (20R x T)1/2
  Lp = (L2 x T2)1/2
  补充*点,安装时可先冷紧安装,这样可以吸收.大的下沉量。
  B:根据补偿量不同,灵活选用。
  C:石油库设计规范中有*个表格,可以根据各地区的地震烈度来确定位移量,再根据位移量来选择金属管的长度和型号。建议题主查*下。
  D:在石油库设计规范中没有这个表格的。
  金属软管的结构.点和选用原则
  金属软管由波纹管、网套和接头三部分组成(见圈1),波纹管是由不锈钢制成的,具有良好的挠性,其纵向钢度和抗弯钢度小,可以在额定曲率半径内工作,具有很强的抗腐蚀能力和很好的温度稳定性。网套起加强作用,使金属软管具有较大的承载能力。因此,金属软管具有防震、承受弯曲、吸收应力的作用。
  对于*定长度和规格的金属软管,其承受应力和防震能力有*定的限度,因此,在使用时要根据实际情况选用。*般选用的软管公称直径与管子公称直径相同,软管的长度根据储罐的沉阵、温度变形、安装偏差和地震等因素产生的横向位移来确定。对于*定长度的软管,有*个.大允许横向位移量,可按表1中的数据来选用。
  二、金属软管的安装要求
  金属软管通常安装在罐前阀与管道连接处,而且金属软管之后也应有罔门,使储罐与管道之间形成软连接,便于金属软管的检修和更换。金属软管的安装距地面和平台的高度应大于.大横向位移量,软管上不应设托架,以保证软管充分发挥作用。但是金属软管主要吸收系统产生的横向位移(即垂直于软管方向上的位移),系统产生的轴向位移(即软管长度方向上位移),需要由管道的布置来吸收,因此油罐进出口管道的布置有.殊要求。常见储罐配管布置有两种形式(见图2和图3)。
  图2的布置形式较常见,整体上看整齐美观,减少了管道安装长度,但管道所产生的轴向应力将作用在金属软管和罐嘴子上,这样就减少了软管阀门的使用寿命,也易损坏罐嘴。图3的布置形式不太整齐,增加了管道的安装长度和弯头个数,相应也增加了工程投资。但是管系的轴向位移可由管系自身吸收,减少了软管和罐嘴子承受的轴向应力。这种布置有利于管系的稳定。通过比较可知,从安全生产的角度看,图3的布置形式优于图2,因此在平面位置允许的情况下,应优先选用图3的布置形式。
  储罐配管设计比起工艺装置配管设计要简单得多,其流程简单,管道少,平面位置充足。但是在选用和安装金属软管时,既要考虑储罐沉降、温度变形和地震等因素产生的横向位移,又要考虑各种因素产生的轴向位移 只有合理进行软管选用和安装,才能使其发挥更大作用,从而保证油罐区的正常生产和安全。
  E:储罐抗震用金属软管或波纹金属软管补偿器.大横向位移量是怎样确定的?有没有计算软件可以分享?另外,金属软管和波纹金属软管补偿器可以通用吗?有没有各自使用的条件?
