正确选择煤气管道波纹金属软管补偿器
浏览: 发布日期:2018-01-30
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  煤气管道因季节更替及输送介质高于常温将发生热胀冷缩,长度发生变化。当温度较高或管道较长时, 以上因素可导致管道超过本身.限应力而破裂,甚*破坏被连接的设备和支架。因此,不能忽视膨胀量及其产生的热应力,必须采取补偿措施,减小管道热胀冷缩时所产生的应力,使热应力减到管道允许应力之下,以保证管道稳定和安全工作。目前,煤气管道补偿器种类繁多,设计人员必须充分了解各种补偿器的.点,并能够正确选择合适的补偿器。

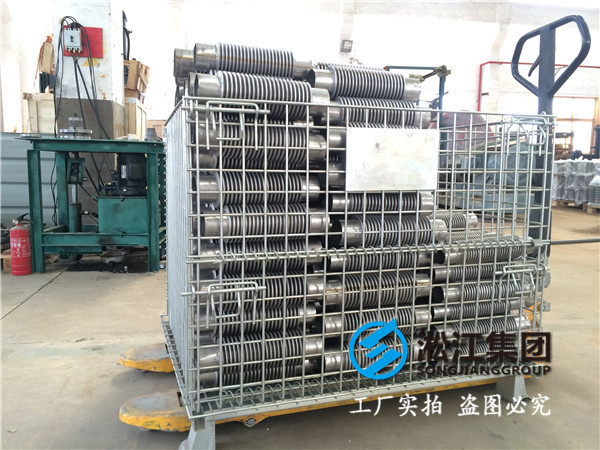

煤气管道波纹金属软管补偿器
  1 煤气管道补偿器的种类和.点
  为了减少管道的热应力,*般在管道之间安设补偿器,或者利用管道本身的弯曲以自动补偿。在管道的配置中,应优先考虑利用管道弯曲的自然补偿作用,这种利用管道自身长度变化的自行补偿是.好的办法,当自然补偿不能满足要求时,可设置补偿器。
  1.1 管道的自动补偿
  它是利用管道敷设上的自然弯曲来吸收管道的热伸长变形,常见的有L形或z形。L形与z形补偿器(又称自然补偿器)可以利用管道中的弯头构成,且便于安装。在管道施工中,应充分利用这两种补偿器做热膨胀的补偿,然后再考虑采用其它种类的补偿器。自动补偿的优点是可以节省补偿器,缺点是管道变形时产生横向位移。
  1.2 方形补偿器
  方形补偿器广泛用于碳钢、不锈钢管道以及有色金属管道。它是由4个90。弯管组成,采用冷弯法或热弯法弯制,也可以采用折皱弯头。方形补偿器的优点是制造方便,轴向推力较小,补偿量大,运行可靠,严密性好,不需要经常维修。其缺点是单面外伸臂较长,占地面积较大,需要增设管架,当管径较大时不宜采用。
  1.3 填料补偿器
  填料式补偿器又称套管式补偿器,它可以分为铸铁和钢制两种。填料补偿器的工作原理是当管道热胀冷缩时,大小套筒作相对移动以吸收其膨胀长度。填料与套筒之间因为摩擦产生反推力,其大小与管道内压力成正比,而与管道的变形量无关。安装时,填料式补偿器的大小套简两端各有*个支点,*个固定,*个滑动。这种补偿器的优点是占地面积小,安装简单,流体阻力小,壁厚耐腐蚀,有较大的补偿能力。其缺点是造价较高,制作较为困难,容易漏水、漏气,它适用于温差大、内压力低以及介质不易泄漏的管道,常压煤气管道中常采用。
  1.4 鼓形补偿器
  鼓型补偿器安装简单,流体阻力小,但补偿能力小,强度较弱,*般用于直径大,低压而又怕泄
  漏的介质,在高炉煤气输送中常用。鼓型补偿器应配置在距离不大于 6 m的曲早片支架,而且*般布置在两固定支架中间。鼓型补偿器优点是制作较容易,投资较省;缺点是抗腐蚀性不好。
  1.5 波纹金属软管补偿器
  目前,煤气管道上.常用的是波纹金属软管补偿器。波纹金属软管补偿器.主要元件是波纹管;主要性能包括:补偿量、弹性刚度,耐压强度、稳定性、疲劳强度等。*般设计管网时要求波纹金属软管补偿器在满足强度、稳定性和疲劳寿命前提下,补偿量越大越好,刚度值越小越好。波纹金属软管补偿器允许的补偿能力*般按.大补偿能力的1/2~2/3计算。为了防止横向突出,波纹金属软管补偿器的波数不宜太多,*般常用的是1~4个波,因为波数太多就会破坏对称变形。
  波纹金属软管补偿器安装时的环境温度高于补偿零点温度,应预先压缩,如果安装时的环境温度低于补偿零点温度,则应预先拉伸。通常,波纹金属软管补偿器所用的材料为奥氏体系列不锈钢(如1Crl8Ni9Ti、0Crl8Nil1)及碳钢,也可以选用.种合金、高温合金、高镍合金等金属材料,以及硅橡胶、氟橡胶等复合非金属材料。这是目前在煤气管道补偿中应用.为广泛的*种补偿器,也可适用于蒸汽、热水、氧气、氮气或其它无腐蚀性介质的管道系统。
  煤气用的波纹金属软管补偿器种类很多,主要包括以下几种类型:
  (1)轴向型波纹金属软管补偿器。它是*个波纹元件和两个可与相邻管道、设备相连接的接管(或法兰)组成的挠性部件,主要用于直管段补偿轴向位移。补偿器设在两固定支架之问,*端靠近*个固定支架。补偿器不能约束管道压力推力,压力推力由其两侧的固定管架承受。
  (2)自由复式型波纹金属软管补偿器。它是由两个相同波纹元件和两个可与相邻管道、设备相连接的接管(或法兰)及*个中问组成的挠性部件,主要用于直管段补偿轴向位移及横向位移。
  (3)拉杆型波纹金属软管补偿器。它是由两个相同波纹元件和两个可与相邻管道、设备相连接的接管(或法兰)及*个中问管,*组能承受压力推力组成的挠性部件, 主要用十补1尝横同位移。补偿器能约束管道压力推力,固定管架可不考虑承受管道压力推力。
  波纹金属软管补偿器的优点是制作时采用先进的、对波纹管无损.的整体*次液压成型工艺。产品.点是尺寸精度高,使用寿命长,性能可靠,结构紧凑,补偿量大,疲劳寿命长,承压能力高,用材广泛,在工程应用中,具有配管简单,不用维修等.点,口径大,耐温高,有较强的抗应力腐蚀能力。但它也有不易解决的缺点:例如轴向型波纹金属软管补偿器对固定支架产生压力推力,造成固定支架推力大,从而造价高;另外波纹金属软管补偿器管壁较薄不能承受扭力、振动,安全性差;设备投资高、设计要求严、施工安装精度高、往往达不到预期寿命等*系列缺点。
  讨论回答:
  A:我记得压力管道培训时讲过,可燃介质和有毒介质.止选用填函式补偿器,以防泄漏事故发生。
  B:填函式补偿器它适用于温差大、内压力低以及介质不易泄漏的管道,常压煤气管道中常采用。
  C:有*篇文献可*参考,《煤气管道补偿器的种类与选择》发表于《上海煤气》2007年.5期,作者济南钢铁集团规划设计院:*秀英,摘要:文章主要介绍了目前常用的煤气管道补偿器的种类和.点,并对煤气补偿器的选择提出了建议。
