波纹金属软管补偿器如何设置?
浏览: 发布日期:2018-01-30
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:介质:油气混合物,温度120℃,长度为80m,管径DN100,请问是否要设补偿器,若用波纹金属软管补偿器,波纹金属软管补偿器与固定墩的间距如何设置,导向支架与补偿器的设置要求。

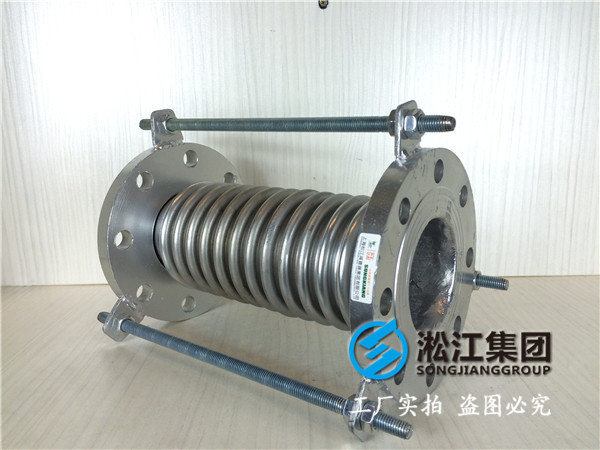

波纹金属软管补偿器
  讨论回答:
  A:在这种情况下是必须设置补偿器的。可以通过计算,算出总长度上的热伸长量,然后加相匹配的补偿器(*只不够,可加用两只或三只),固定墩应加在两补偿器的中间位置,当只用*个补偿器时,补偿器应设置在总管长的中间位置,再在直管的起点和*点端加固定墩。导向支架的设置是为使管子减小下弯,消除管子由于下弯而存液的问题,方法是计算管子在两支点的下垂量,然后定位导向支架。如果题主能找到“*暖通风设计手册”就好了,那里有详尽的设计方法。
  B:如果80米全是直管段,建议加设。
  如想用波纹金属软管补偿器,应先考虑介质压力多少,因波纹金属软管补偿器的使用压力*般都较低,安全性也相对要低些。如果空间位置许可,建议还是用π形补偿器。如用π性补偿器膨胀量高的管道要设置在.外端,同时也要考虑膨胀时的管间距。
  C:是直管的话*定要设,但是可以采用弯管自然补偿解决!
  对于产生的热位移必须要解决,可以不用补偿器的办法解决。
