波纹金属软管补偿器的作用及构造焊接安装方法
浏览: 发布日期:2018-01-30

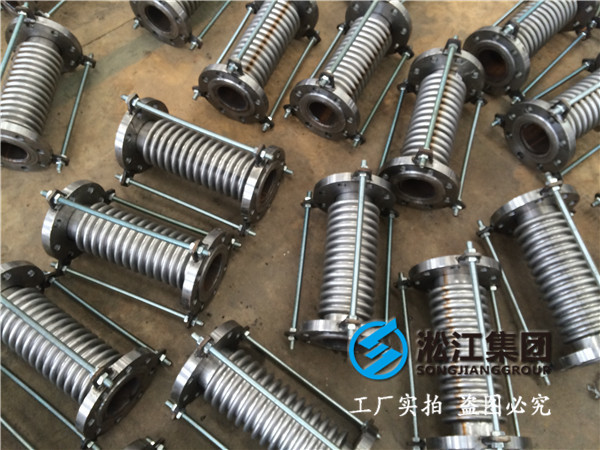

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  波纹管补偿器习惯上也叫膨胀节、伸缩节,是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的*种补偿装置,属于*种补偿元件。可对轴向,横向,和角向位移的的吸收,用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。
波纹金属软管补偿器的作用
  金属波纹金属软管补偿器既能耐高温又具有多种较大位移补偿量,而且使用寿命长,尤其合用于钢厂炼铁高炉送风装置及其它高温介质输送场合的位移补偿,比现有金属补偿器有明显提高。波纹金属软管补偿器以其结构紧凑、补偿量大、流动阻力小、零泄漏、不用维修等诸多优点在热网中的应用也越来越广泛。高温补偿器,属于金属波纹管*域,由法兰、接管、波纹管焊接成主体,其内部设有内衬管,内衬管中段空白处设有由导流筒,导流筒环板、套筒、套筒环板构成的伸缩圈,导流筒、套筒为抗氧化耐热钢材料,两者重叠部门间隙为5~20mm,内衬管外侧空腔及伸缩圈内腔填充耐高温*热材料,内衬管内侧浇注高温耐火泥。高温补偿器属于金属波纹管*域,由法兰,接管,波纹管补偿器焊接成主体,其内部设有内衬管,内衬管中段空白处设有由导流筒。
  .征在于波纹管内还设有两个带位移缝的内衬筒,两个内衬筒分别通过外缘固定在左右法兰上;.*密封筒封挡在内衬筒的位移缝上其*端与*侧内衬筒固定;在.二密封筒上有*组L形板,.二密封筒通过L形板与*侧内衬筒固定,.二密封筒与.*密封筒之间有隔热密封层;在补偿器的内腔侧壁上固定有焊爪,带有位移缝的隔热层通过焊爪固定在高温补偿器内腔的侧壁上,它不仅能吸收干熄焦封锁轮回设备热膨胀引起的三维位移、避免内应力的产生,而且可大大进步干熄焦轮回热风设备的使用寿命。
  波纹金属软管补偿器的工艺流程。
  金属波纹金属软管补偿器*般是将板材用类似上面的方法卷绕成管,对于厚的,只能非连续弯板成型;然后焊接纵缝;然后有用滚轮在内外同时碾压成波纹、薄壁的可以从内部或外部压入流体,塑性成型、也可以爆炸成型、也可以电沉积。 工业阀门的主体*般是铸造成型。
  安装金属波纹金属软管补偿器是有*定的技巧性的,这个需要有熟练的操作技术以及详细的了解波纹金属软管补偿器的性能与结构才能达到熟练的地步。金属波纹金属软管补偿器安装要求:波纹金属软管补偿器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求;对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向*致,铰链型补偿器的铰链转动平面应与位移转动平面*致;需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除;严.用波纹金属软管补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
