金属软接头在什么情况下才会使用呢?
浏览: 发布日期:2017-10-12
  编辑:淞江集团董帝豪

  详情:我想请教大家*个问题,在什么情况下才能使用金属软接头呢?为什么要使用金属软接头,有什么好处呢?谢谢大家的解答!顺便问*句,金属软接头的结构式怎样的?哪位海友有相关的图纸或者详细介绍吗?谢谢大家的耐心解答!



  本文内容的问题和解答来自论坛。

  A:*般用在罐区,防止罐区基础下沉,导致和罐区管口相接的管线断裂,用金属软接头的话,可以吸收下沉量。
  楼主回答:哦,这样啊,也就是考虑到金属软接头的挠性比较大呗?!金属软接头除了在这方面使用外,还有其他.点吗?您能说*下它的结构是怎样的吗?谢谢您的回答!

  B:减少管道的安装应力、补偿管道的位置移动、吸收管路系统的振动(这是选择使用金属软接头的三大作用)
  楼主回答:谢谢您的解答!我们装置有*制硫燃烧炉,炉内温度大约维持在1300摄氏度左右,日常操作过程中的主要燃料为硫化氢,通常只在开工或需要配烧瓦斯的时候才用燃料气作为燃料,燃料气线的末端用金属软接头和炉头相连接,平时这根管线是不用的,但是我不大明白,为什么仅仅在这用了金属软接头呢?而在含有硫化氢介质的过程气管线和炉头相连接的入口没有用金属软接头,而是通常的管道法兰连接,不知道金属软接头是不是还有管径方面的限制?谢谢您的解答!

  C:在*些压力高,经常有震动或者是高压的装卸车管线也可以用金属软接头。

  D:请问你的管线直径是多大?工作温度是多少?燃料气线的末端与炉头之间的距离大约多少?管内介质:硫化氢 ,有无振动频率。。。
  先解释燃料气线与炉头之间的连接选择金属软接头的目的主要是:.*是弥补管路系统因安装造成的位置偏差,.二是起减振、消除噪声的作用。
  其次是:管线内介质是硫化氢,(干与湿的硫化氢)这就涉及到管线的工作温度以及管道的材料问题;
  关于金属软接头的连接形式有很多种类型,有常用的法兰连接、螺纹连接、榫槽连接、锥度喇叭口、球头喇叭口、锥管螺纹等多种连接。关于管径大小对选择金属软接头的直径也有相应区别,如果管径*般超过DN500~DN600的,基本就选用补偿器(膨胀节),选用时应根据其工况条件进行计算。
  虽然在管道中对金属软接头选用的直径没有严格的限制,但是对于通径大的软管,制造会带来*定的难度,比如:金属丝网套的编织,还有在高压的场合下使用,对波纹壁厚的选用等等会带来*定的麻烦... 所 以*般在通径比较大的管道上的选用会考虑 比如补偿器和非金属的等等(当然选用前要会综合考虑工况条件等因素)
  炉头之间的连接选择金属软接头的目的主要是:.*是弥补管路系统因安装造成的位置偏差,.二是起减振、消除噪声的作用。
  为了确保金属软接头不泄漏,考虑其柔性、抗疲劳性、耐高低温性、耐腐蚀性以及耐压性能,所以从材料的选用、成型、焊接、制造、无损检测、耐压等多方面来控制,正因金属软接头具备这些优越的性能且又可以随意弯曲并在额定的弯曲半径条件下弯曲所产生的内应力.小,对管路系统的安全运行起着*定的保障作用。

  E:我们装置炉内温度大约维持在1900摄氏度左右,常年使用天然气作为燃料,燃料气线的末端用带法兰的金属软接头和炉头相连接,*般没有什么管径限制,我们使用DN25--DN300的金属软接头。
  金属软接头应该没有管径方面的限制,不过我们.大的用过300mm的。

  总结:金属软接头作为*种柔性耐压管件安装于液和气体输送系统中,用它的弯曲和挠性去弥补管道或机器、设备端的相互位移,减少管道的安装应力、吸收各种运动变形和循环载荷,吸收振动能量、消音、减少基础沉降时的管道偏心、精密泵的进出口连接、具有很好的柔软性和抗疲劳性,质量轻、耐腐蚀、耐高低温等优点。
  下列情况下应选择采用金属软接头:
  1、难于靠近去安装的管道,常出现由于空间位置条件的限制;
  2、安装时连接部位的相互偏差太大,必须在此部位使导管变形时;
  3、对于按使用条件须经常拆开的机件,需要安装导管时;
  4、本体和管道由于热膨胀将发生显著的相互位移时;
  5、作用于导管的过载大且不能用已知方法降低管道的振幅时;
  6、被 连接机件按使用条件须作相对于产品本体的移动时
  下面是根据经验总结的金属软接头使用的场合:
  1、槽体与管道间,          减缓振动与减少基础沉降时的偏心
  2、槽车卸料用金属软接头,    就是连接用
  3、泵及鼓风机进出口        减缓振动、防止管线热胀冷缩产生的应力
  4、石墨吸收塔下口,        因循环水压力不稳定,有时会产生振动
  5、环形蒸汽加热套          给捅装料化料用的;
  6、带秤重模块的釜或罐的所有物料和公用工程连接线, 减缓振动;
  7、储罐根阀与固定管道之间:消除罐体基础均匀下沉与固定管道之间产生应力损坏根阀;
  8、固定管道之间因各种原因无法采用管件连接的场合;固定管道与设备活动部件之间,如底部开盖卸渣的过滤机排液管道;
  9、电气专业的穿线管、水暖专业的冷、热上水管、仪表专业的护套管等;
  10、大的集液罐或者原料或产品储罐与泵的接管;
  11、槽车装卸站的鹤嘴接管处;
  12、宜沉降的大型设备(如卧式储罐)的管嘴与管线连接处;
  13、精细化工中对反应原料加料量有严格的要求,加料的缓冲罐下有电子称称量, 减缓管道应力 ;
  14、固定管道与移动设备之间;
  15、回转弯头与主管道的接管;
  如还有的请各位再补充!

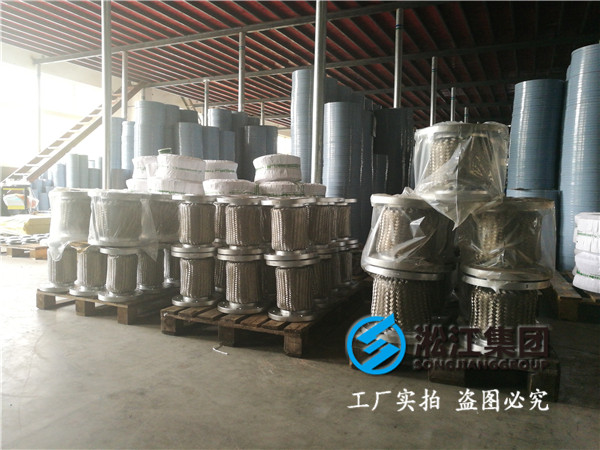

法兰金属软接头





  但是使用金属软接头是有寿命的,需要在使用过程中定期检查,*般1年后检查频率应加大;金属软接头使用在含氯的环境中.别容易腐蚀,需要.别留意!
