PDS中怎么样加金属软接头呢?

PDS中怎么样加金属软接头呢?

日期:2018-1-23 浏览量:329

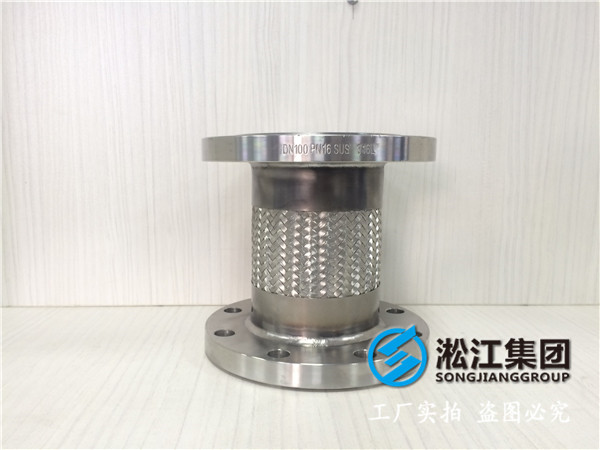

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:PDS中怎么样加金属软接头呢,另外在配管的时候,流体的流向是不是*定要定义,以及流体流向怎样确定(upstream,downstream,bi-directional,none),比如说upstream是什么*个方向概念。还有流体的流向在抽出的单线上是否有所反映?
  讨论回答:
  A:
  1.加金属软接头用SPECIAL
  2.配管时流向要定义,upstream,downstream,bi-directional,none–上游,下游,双向流,没流向。
  3.有箭头
  B:
  1.加金属软接头可以用.殊件的命令–点击SPECIAL命令。
  2.配管的时候,流体的流向定义需要看项目的要求是不是要定义。如果不要求定义,那么直接用默认的undefine或者选择none就可以了。要是定义流向,则从管口开始建管道时,若选择upstream,则表示流体从管口出去;若选择downstream,则表示流体进入到该管口。
  3.若在管道建模时定义了流体的流向,则在抽出的单线上会有所反映-有箭头的标记;若在管道建模时选择默认的undefine或者none,在抽出的单线上就不会有流向的箭头出现了。
