10万立储罐进出口金属软接头的选用
浏览: 发布日期:2018-01-16

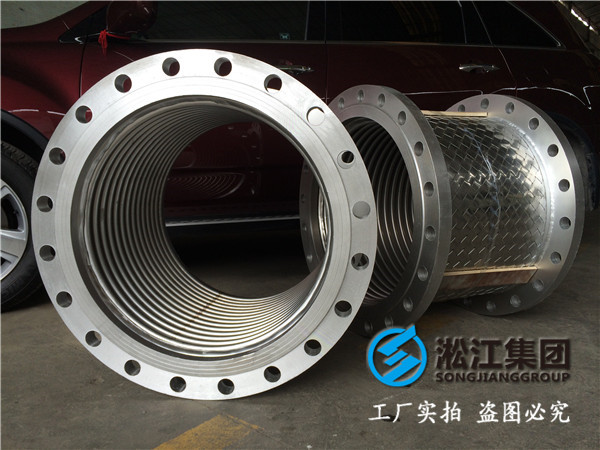

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:看到前人做的设计,10万立进出口中大管径的选用的是大拉杆横向波纹补偿器,小管径的选用金属软接头?请教,这有依据吗?选用原则是什么?我怎么觉得如果是避免罐基础下沉引起管线应力过高,应当选用金属软接头呀,为什么是大拉杆呀?在我印象里大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移,通常不用来补偿角位移。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。
  讨论回答:
  A:这个应该是为了安全吧,大管径的软管承压低吧,个人理解,还请专业人士指点。
  B:10万的进出油管,应该有DN700,看*下SY/T4073的相关条文,应该会清楚*些。
  C:进出油口DN800 清查波纹管使用要求和条件
  D:具体用什么形式的膨胀节,应根据实际情况和管线布置,不是*成不变的。
  E:作为金属软接头来讲,DN800属于大口径的金属软接头,制造工艺比较复杂。
  而DN800的大拉杆就属于比较常规的补偿器,承压性好,安全可靠。
  小管径使用金属软接头或者大拉杆就根据管线的具体情况来定。较长或者需要移动比较大就用金属软接头多。
  F:根据目前厂家提*的样本选型。目前*内金属软接头规格*般.大可达到DN800,但金属软接头承受纵向垂直重力载荷能力不及大拉杆横向补偿器。因此,*般DN500以下的口径选用金属软接头,大于DN500选用大拉杆横向补偿器。
