压力表入口的金属软接头或者多孔管是干什么用的?

压力表入口的金属软接头或者多孔管是干什么用的?

日期:2018-1-13 浏览量:1895
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:现场有这两种压力表,请教*下都是什么形式的?两种压力表入口的金属软接头或者多孔管是干什么用的?
  讨论回答:
  A:好熟悉的场景啊,哈哈,.二个好像是铠装的吧。

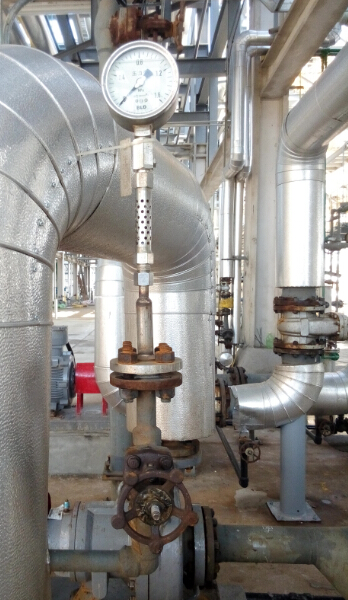

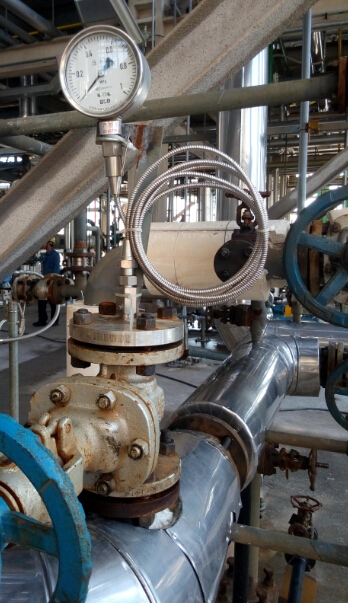

  B:个人看法:.二张图片,是封装了隔离液的法兰式压力表(法兰和毛细管内封装隔离液);.*张图片,真心不好说,说是隔离器吧?打那么多孔干嘛?难道是带散热功能的隔离器?
  C:个人看法:.*个多孔是散热的;.二个是带毛细管的充满隔离液的压力表,用于有腐蚀性液体或气体的场所。
  D:.*个果然是散热的,带孔的竖管是螺旋散热器的*个支架。
  E:.*个没有见过,.二个是毛细管的隔膜压力表。
  F:.*个是带散热器的压力表,应用于高温介质的测量,那个散热管就像过去*些机枪和冲锋枪的散热管;还有*种散热器是翼片式的。

  .二种是带铠装毛细管的远传型压力表,但由于安装位置并没拉远,所以将毛细管盘在现场了。
  G:两种都是隔膜压力表,.*种用在高温介质上,多孔的*段中间有*根细管与法兰隔膜连在*起,另*边与表头内弹簧管相连,多孔起到*个保护和降温的作用。.二种是通过铠装软管与法兰端相连,表头可以安装固定在别的支架上,主要是用在振动比较大的场合,防止振动过大损坏表头机械部件。
  H:学习了。前*段时间见到.*种情况的压力表,问了*下同事,没人讲,当时也没有加入海川论坛,现在回头看*下照片,确实是接在海水冷却器的热水管上;.二种相对见的比较多了。
  I:.*个是普通的螺纹连接压力表,并没看出是隔膜压力表,所以也就不存在密封液之说了。带孔的短节应该是起散热作用的。
  .二个是带毛细管的隔膜压力表,*般用在高粘度、易结晶且安装位置比较高,难以现场观察,用毛细管引到比较容易观察的位置。毛细管内*般是有隔离液的。
  感觉.二个是不是有点问题,可以直接用隔膜压力表,带毛细管好像没起什么作用。
