管道与储罐连接是否需要用金属软接头,有行规或标准吗?
浏览: 发布日期:2018-01-13
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:罐区物料管线(DN200)与储罐连接处有*段采用金属软接头连接,防止储罐沉降撕裂物料管线造成跑料。但加热盘管DN80与储罐连接处却没有,是因为加热盘管管径小,不需要还是因为加热盘管内介质是蒸汽,即使撕裂泄露也没有影响。。。。。是否有具体的标准或者行规,对这些有具体要求?

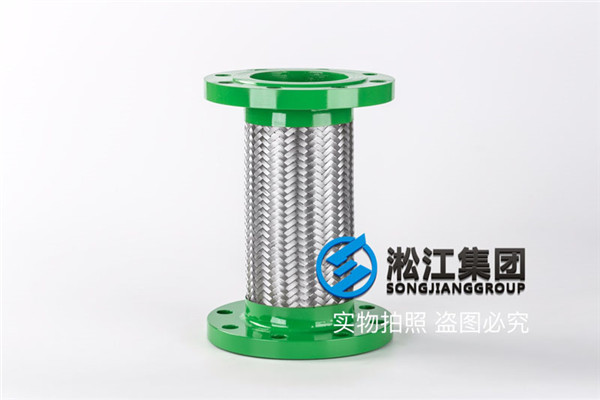

管道储罐连接金属软接头
  讨论回答:
  A:可能温度达不到太高,热位移可以忽略。
  B:小管的柔性很好,可以满足自然补偿。
  C:这和管道自身柔性有关,*般我们的做法是大于DN50的管道都加金属软接头,来补偿横向位移。
  D:具体可以查SY/T4073-94《储罐抗震用金属软接头和波纹补偿器选用标准》,*般DN150以下的管线可以直接连接,由于管线自身有足够的应力补偿和形变量,可以满足储罐下沉对管线的影响。当然,建议加装金属软接头,这样效果更好。
  E:*般用金属软接头与设备相连主要是设备有防振动的要求,物料流速较快或者产生的振动较大的话,用软管连接减少振动。还没听过需要考虑设备沉降的,设备沉降应该是结构专业考虑的问题,只要基础做好了,就算有稍微的沉降也不会对管道产生撕裂的状况吧。
  F:设备沉降主要是针对大型储罐,这些设备建成后*般都要进行满水沉降实验,但并无法完全消除后期沉降的可能,所以有这些要求。
  其他意见:初期沉降实验结束后可以配管,*般要求后期沉降量不大于25mm,但我见过坑爹施工队做完的储罐两年沉降了将近10公分,所以.好加软管,*于哪个规范强制要求?应该没有,*少我没见过,*般你能看到的说假装软管都是推荐性的,不具有强制性。
  此外有些小的管道通过合适的配管,自身可以抵消*部分沉降量的。
  层主追回:在GB50160的.6.2.25条中要求:“储罐的进出口管道应采用柔性连接”,这是强制性的。
  其他意见:采用柔性连接并不是*定指软管连接。
  G:遇到过这个问题:应理解为由于沉降、应力等引起泄露,当*控时,应采用柔性连接。具体讲,主物料线出现泄露,那么储罐大量泄露,没有措施阻止,这是相关管线采用金属软接头;公用线(如加热蒸汽、油)等泄露,不能引起储罐本身泄露,则不需设置软管。公用线泄露将采用关闭上游切断阀。所以,经常看到,主线设置金属软接头,副线则和管口直连。这*点,在*些书中看到过。
  H:要加型金属软接头或者横向型补偿器,具体参考标准SYT 4073-94; 储罐抗震用金属软接头和波纹补偿器选用标准。
  I:这个问题,我也遇到过,某项目液氨球罐进出口的工艺管线.大管径为125mm,没有设置金属软接头进行柔性连接,业主质疑,我用真回复。内容如下:
  1、根据《石油化工非埋地管道抗震设计通则》SH/T 3039-2003,表1,管道抗震验算条件,见附件。氨管道属于SHB, .大管径为125mm,不需要进行管道抗震验算。
  2、根据2008版《全*压力管道设计审批人员培训教材》,5.2.101条
  ( 4 )储罐前的管道,当地震烈度等于或大于7 度、有不均匀沉陷,且公称直径等于或大于150mm 时,应设置储罐抗震用金属软接头。金属软接头的直径不应小于储罐进出管口的直径。金属软接头应布置在靠近储罐壁的.*道阀门和.二道阀之间。
  氨管道.大管径为125mm,不需要设置储罐抗震用金属软接头。
