管道和储罐连接,*般多大直径的管道不需要加金属软接头?
浏览: 发布日期:2018-01-11

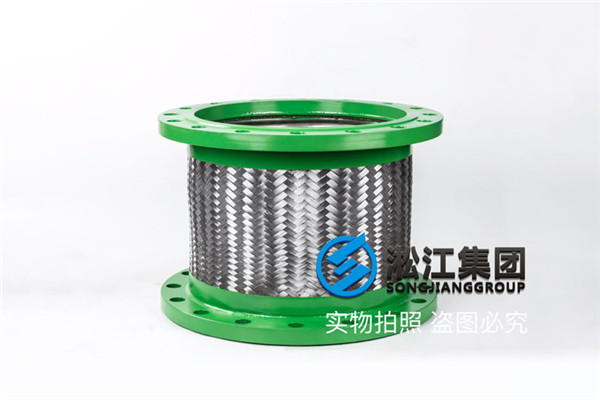

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:管道和储罐连接,*般多大直径的管道不需要加金属软接头。
  讨论回答:
  A:你说的金属软接头是可拆短管吗
  B:金属软接头是为了防止罐发生沉降对与之连接的管线造成错位应力的影响。跟管径关系不是.别大把?
  C:按我的理解跟储罐连接的所有的管道都应该设置金属软接头,
  金属软接头是对储罐基础沉降后不会引起管道泄漏,起缓冲的*个作用,
  毕竟储罐储存的物料都很重,基础多少都会出现沉降!
  但实际好多设计院没有设计金属软接头!不知道设计院的根据是什么???
  D:软管是防止罐体发生微量的位移而设置。
  E:管是考虑沉降和应力的问题,但是跟管径没有直接的关系吧
  F:1、上面说的都很对,*般都说是避免罐基础沉降引起罐出入口管线焊缝撕裂的情况。扬子污水罐事故后,我们的污水罐底部的出入口下*步也要加金属软接头,准备加在两个阀门之间。
  2、我们还遇到另外的*种情况,就是因为罐内超压罐周边起来,这种情况在20年前出现过不止*次,后来另外*个车间胺液再生装置的暗胺液泵停了,液化气串入胺液循环罐,也是罐底起来,结果直接把罐底退胺线的设备口焊口给拽裂了。
  G:软管是为防止罐位移对管道造成的.害,和管径没关系。
  H:有的设计院的设计人员没有实际经验。在罐体与泵连接处,不设计金属软接头。经我方提出,才加上。这是设计经验,不是什么标准所规定的。
  I:加软管是从两个方面考虑的。*方面是罐体下沉,管道错位,但是并不是所有的储罐外接的管口都需要软管。通常我们认为几十到*百立方的储罐较小,地基下沉较少,可以不加软管。
  另*方面是泵类的振动,为了消除振动可以加软管。这个时候*般是DN50以下可以不加。但是加软管同样有*个问题,就是容易在软管处引起腐蚀加剧,所以如果泵进口较粗且泵较大,可以采用泵基础采用弹簧支撑,不加软管。(参考压缩机)
  J:加不加金属软接头,跟管径没关系,跟你基础沉降多少有关系,*般如果100方以内的罐子,不加软管也问题不大。
  K:我猜是因为规范要求设计院在设计的时候要把设备的初期沉降量计算并考虑进去,这样才进行设备和管道标高。所以后期的沉降管道自身可以克服。但不知道初期沉降具体是怎么去考虑实现的。
