带有称重模块的设备管道连接金属软接头问题
浏览: 发布日期:2018-01-05
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

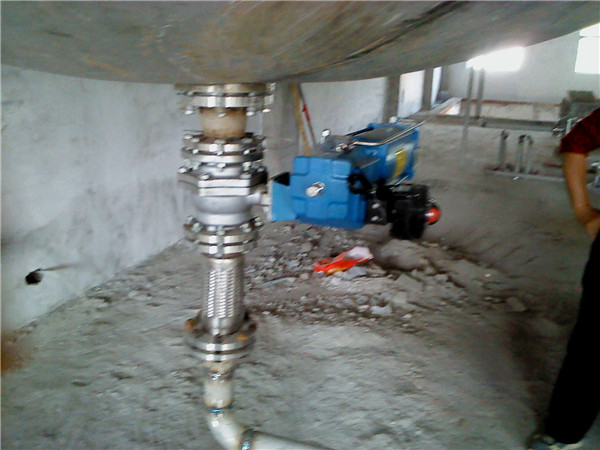

  求助描述:有*个5000L的罐,带有称重模块,其下料管先接切断阀,后接的是DN80的金属软接头,长L=300。如图:
  但是现场感觉那个软管像个直管*样,不知道这样设计行不行,对称重模块会不会有影响。。。

  讨论回答:
  A:不会有影响的,称重模块设置零点的时候就带了所有空载状态了。。
  B:同意上面的意见,我参加老外项目也是这样做,上部接管.好套管式,上下自由移动.有*面可移动大*点.好.
  C:我觉得这个金属软接头应该是吸收罐的沉降位移的把。如果是这样我觉得装在水平管道上更合适吧。
  D:我觉得软管也应该水平装,让它承受水平管的重量,不合适吧,毕竟软管是用来解决管道不对中的问题的。
  E:称重模块的软管是为了取消管道的应力,竖直安装的软管是不能取消管道应力的,建议水平安装。我不知道化工和洁净工程两者上是否会有差异,*少洁净工程上没有见过竖直安装的软管。另外软管长度也偏小,DN80的管道软管长度建议600mm以上。
  F:感觉软管太短,假如釜料是通过泵转移的,这样的软管恐怕不能很好的吸收振动波,从而对重量显示造成干扰。
  G:罐体上的管件,都要求是柔性连接,*以是挠性连接,否则会影响测量精度。既然是软管,如果有活动空间,应该不会有影响。
  H:这种.好是水平位安装,而且这个软管太短了点,需要再长点会更好。
  I:恩我们以前做过,里面是四氟材质波纹管路符合fda要求的,外包不锈钢丝.与法兰盘焊在*起.波纹管路本身就有*定的上下位移.较轻且相对较软。
