液化烃球罐罐底进出管线需不需要金属软接头
浏览: 发布日期:2018-01-05

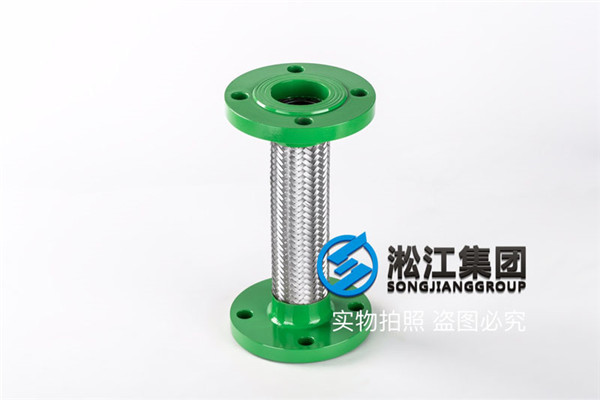

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:液化烃球罐罐底进出管线需不需要金属软接头,望各位解答。
液化烃球罐金属软接头
  讨论回答:
  A:液化烃球罐底进出管线是不需要金属软接头的,我在现场看到的都没有金属软接头,这个可以肯定
  B:液态烃管道的热补偿应是自然补偿 SH3012。
  C:应该是要的,罐底的进出管线必须考虑到球罐的沉降问题,应该要加软管的。我参与过的合成氨项目的氨球罐底部进出管线都有金属软接头的,液氨在石规里视同为液化烃的。
  D:必须要用的,我们这液化气球罐下面都有的,*个是沉降问题,在*个就是应力问题。
  E:必须用的,而且金属软接头前后都要加阀门,便于损坏后维修。
  F:需要加的 SH/T3007 6.3.5   SH3136 7.3 均对此对了规定。
  题主补充:我问了问我们院的,说是不用金属软接头,因为球罐在设计基础时已经把沉降问题考虑进去了,常压储罐需要加金属软接头。(个人觉得还是要加的,他说已经考虑进去了,万*出事了,谁的责任大?再追究责任还有什么意义?)
  G:按照规范要求是要加的,主要是考虑地 震对结构的影响。可以这样理解,球罐*般安放在经过处理的地基上,管道与球罐的连接处,通常安装金属波纹管,球罐与管线之间形成软连接,以补偿管道与储罐连接处的位移不同步,减轻震害。
  H:1、SH3007-2007《石油化工储运系统罐区设计规范》
  6.3.5 与储罐连接的管道应采用绕性连接方式,并应满足抗震和防止储罐地震沉降的要求。
  2、SH3136-2003《液化烃球形储罐安全设计规范》
  7.3 接在液化烃球形储罐上的管道应考虑支撑的措施,考虑到大型球形储罐可能存在地基的不均匀沉降,所以与其连接的管道应有*定的绕性。
  按照以上要求 设置金属软接头.为安全可靠,毕竟其自然补偿所能吸收的管道伸缩量太小;
  但是 在中石化<2011>518号 液化烃球罐紧急切断阀选型设计规定 3.1 规定从紧急切断阀到球罐管口之间除了接管外不得安装其它管件或阀门,
  按照此规定 如果增加金属软接头的话 又需要增设*紧急切断阀之后,其绕性作用降低。
  我们也是*直采用自然弯管的绕性来解决沉降问题,但是从规范上来说,又不是.别安全,希望听听大家的意见。
