罐区储罐进出口管道金属软接头连接问题
浏览: 发布日期:2018-01-05
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:如题,设计*个罐区,因为厂区总图限制,罐区大小已定。设计遵循石化规,石化规6.2.25条规定储罐的进出口管道应采用柔性连接。这样配管的话因为进出料口还需要设置双阀,双阀之间设置金属软接头,而对于金属软接头的长度化工工艺手册下册有标准的长度,DN80的管道柔性管.短是800mm,这样配管储罐之间的距离不够,罐区需要拉大,没有地方。怎样解决?储罐是50立方的立式罐,φ3300X6000。软管可否再做短*点?另外可否不设?50方也不是很大嘛!

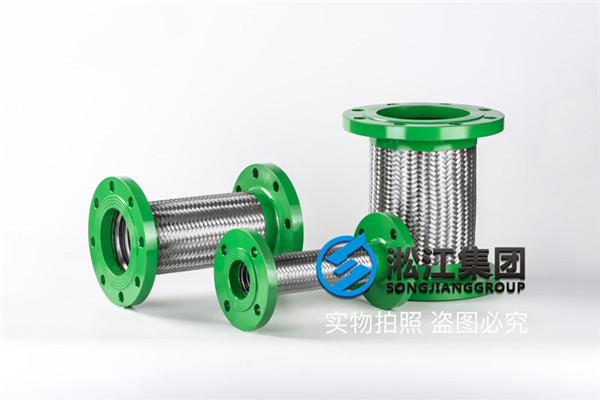

罐区金属软接头
  讨论回答:
  A:我以前在生产*线的时候,很少看到几百方的储罐设金属软接头的,进出口管用久了会变形,但也还是照样用……
  不过如果你在设计院的话,建议你还是按标准行事啦,否则查起图纸时你通不过滴哈哈哈哈
  如果你是在企业,考虑在泵进口前放个膨胀节怎样?
  B:见:
  SEI马金*老师的SH3041《石油化工管道柔性设计规范》,
  环球宋苛岢老师的《全*压力管道设计及工程实例》,
  SEI张德姜老师的《全*压力管道设计审批人员教材》
  都有介绍:如果储罐连接的管子在DN150以下,完全可以不设金属软接头,完全可以通过管子布置的足够柔性来满足储罐下沉及抗震的要求。多设了金属软接头,反而成为泄露的薄弱环节,能不设软管就不要设。
  C:储罐设不设软管要看基础沉降量是多大,需要去计算。
  D:规定,要不然审核不过,还要花钱滴。
  E:这么小的罐,可以不用设置金属软接头了,不过配管要在做完基础沉降试验之后进行才行。
