摘 要: 在遵循管道相关法律、规范和标准的基础上,科学制定了管道数据采集原则,明确了管道数据采集种类、范围、流程和方法,全面收集了管道周边环境信息、隐患信息、应急信息、高后果区识别、地区等*复核等数据,通过管控措施解决了实践中出现的问题。研究成果具有开创性和示范性,对管道企业开展管道完整性管理具有借鉴作用。

关键词: 数据采集;高后果区;管道完整性







为完善管道完整性管理基础数据,强化和提升管道运行管理水平,需要采集管道周边环境信息、复核管道地区等*和识别管道高后果区等管道基础信息数据。

本文论述了研究制定管道数据采集的原则、采集种类、采集范围、采集流程和采集方法,通过实践和管控,全面、客观、详实的采集全线管道周边基础数据,整合研究信息数据,提出有针对性的管道运行管理建议。



1 数据采集原则、方法、内容及流程



1.1 分析数据采集需求

遵循相关法律、规范和标准,结合管道中线坐标、标志桩、内检测、带状线路图、管道纵断面图等数据信息,明确界定管道周边环境信息、隐患信息和应急信息等的范围和类别。

1.2 制定数据采集原则

参照《油气输送管道完整性管理规范》(GB 32167-2015)规定,重点解决高后果区、地区等*升*、风险评价、完整性管理评价和效能评估等问题。制定如下数据采集原则。

(1)完整、真实、准确、统*及可操作性。

(2)为管道风险评价和完整性评价提*基础数据信息。

(3)确定和收集能反映某*管段状况和可能存在危害的必要数据和信息。

(4)管理外部环境、识别具体位置上影响管道完整性的危害,了解事故对公众、环境和操作造成的后果,与之相关的数据和信息。

1.3 界定数据采集范围

(1)地区等*复核:参照《输气管道工程设计规范》(GB 50251-2015)关于地区等*划分规定,采集不小于管道中心线两侧各200 m带宽范围内的数据,包括:桩号、里程、坐标、照片及地区等*变化因素分析。

(2)高后果区识别和分*:依据GB 32167-2015高后果区管段识别分*表(表 1)识别、划分、采集管道高后果区的数据信息。



太阳能采暖*热系统金属软接头:在役天然气管道数据采集研究与实践

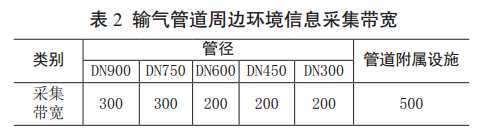

(3)管道周边环境信息数据采集:GB 32167-2015中输气管道的潜在影响区域是依据潜在影响半径计算的可能影响区域,因此,用输气管道潜在影响半径制定了管道周边环境信息采集带宽(表 2)。



太阳能采暖*热系统金属软接头:在役天然气管道数据采集研究与实践

输气管道潜在影响半径可按照式(1)计算:

太阳能采暖*热系统金属软接头:在役天然气管道数据采集研究与实践

式中: d: 管道外径,mm; P: 管段.大允许操作压力,MPa; r :受影响区域的半径,m。

1.4 明晰数据采集内容

数据采集的内容既要满足相关标准规范的要求,也要满足管道信息收集的要求,同时需满足公司管道运行管理的需求,经反复研讨、实践,修改、补充和完善,确定数据采集内容子项、周边环境信息、管道隐患信息以及应急信息收集内容统计表。

1.5 制定数据采集流程

根据确定的管道信息采集内容,按照采集的信息进行分类,采取分段实地踏勘现状管道的策略,规定每次走线采集不同的信息,并分类统计、汇总。

1.6 明确数据采集方法

采用外业实地踏勘和内业数据处理相结合的方法。

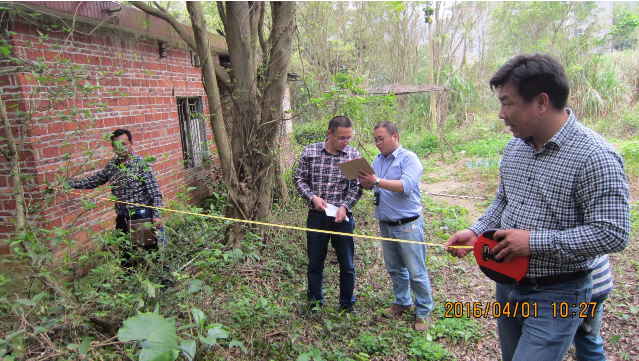

(1)对管道经过3次实地踏勘和走访,分类采集管道数据,并在现场录入现场信息收集表格。

(2)利用谷歌地图、航拍图和管道中线坐标在地图确定管道位置和中线路由,确定不同管道规格的采集范围界限,初步在地图中收集管道有关信息并整理、汇总。

(3)经内业数据与外业数据比对,若所采集的数据有遗漏或对准确性有疑问时,再次到现场进行确认及数据补采。

(4)数据结果实施重点数据全检和非重点数据分层抽检相结合的检验方法。

按照上述方法,数据采集覆盖了全线管道、场站和阀室等周边基础信息数据,并施行公司管理人员、现场巡线人员和采集方三方抽样检查和共同验证的过程管控制度。再组织多次、多项联合验收,检验信息数据的符合性和准确性。





2 研究成果



累计完成了1.83亿平方米线路踏勘,收集9 183条管道周边信息、27 414张有效现场记录照片,出版了54份报告。同时完成了全线输气管道地区等*复核、高后果区识别以及并行油气管道的摸查。

地区等*复核对摸清管道周边现状,认识管道周边社会信息的变化具有参考作用。高后果区识别可强化应急管理,以此编制高后果区突发事故现场处置方案。并行管道摸查对企业建立通报机制、预防.三方破坏、预防地质灾害、阴.保护之间的相互干扰、自身管道失效等方面具有借鉴作用。



3 结论



数据采集研究方法符合《油气输送管道完整性管理规范》要求,对管道企业开展相关工作具有很好的借鉴作用。

经组织*内专家评审,与会专家*致认为研究成果属于*内天然气管道行业.次全面采集管道信息的有益尝试,具有开创性和示范性,为企业提升管道管理水平奠定了基础。



作者:谢虹,女, 1973年生,工程师, 1996年毕业于中*石油大学(华东)化工工艺专业,现主要从事天然气管道设计及运营管理方面的工作。

来源:《管道保护》2017年.5期(总.36期)
