张臣 文\ 图





10月21日*10月25日,天水输油气分公司天水站利用4天时间,完成HDV-4D-9型恒电位仪故障排除,确保了阴保设备正常运行。



故障原因:



10月21日,兰成管道13#阀室HDV-4D-9型恒电位仪“黑屏”,启动A机,显示屏显示:输出电压超限报警,输出电压:32.75v,输出电流0.1*,控制电位422mv,保护电位901mv(正常运行时显示值是输出电压:4.58v,输出电流2.34A,控制电位1213mv,保护电位1180mv),大概*分钟左右,输出电压和电流全部变为零,恒电位仪自动关机(HDV-4D-9型恒电位仪厂家设置了超限关机保护),切换B机现象相同。

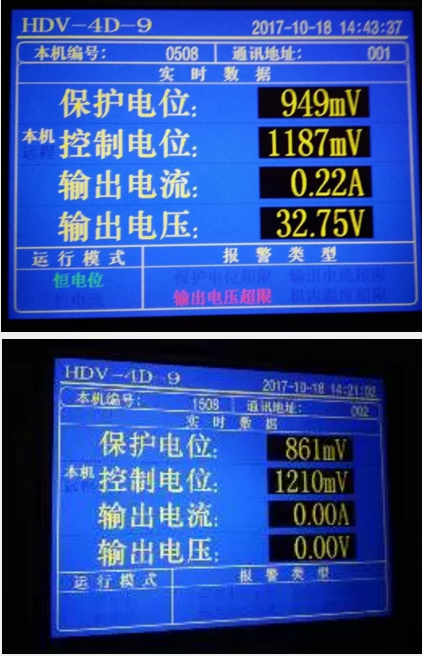

 (故障状态下的显示屏数值)



故障分析:



输出电压高于正常运行值,保护电位低于控制电位较多,控制电位正常,初步判断阀室周边存在.三方施工,造成阴.线或阳.线断接,接线各端子锈蚀,或者阳.地床失效。

经过仔细排查,管道周边无任何.三方施工和动土迹象。



处理方法:



恒电位仪进行自检、用接地电阻测试仪分别测量阴.线、阳.线接地电阻。



测试结果:



自检恒电位仪正常,各接线端子检查并重新紧固,阴.线接地电阻值为0.24Ω,阴.线完好;阳.线接地电阻值为13.15 kΩ,阳.线断接。



处理过程:



查找阳.地床(又称辅助阳.)埋设位置。结合线路走向、经验判断、地势分析、周边群众询问等办法,缩小阳.地床埋设范围,直*准确找到。

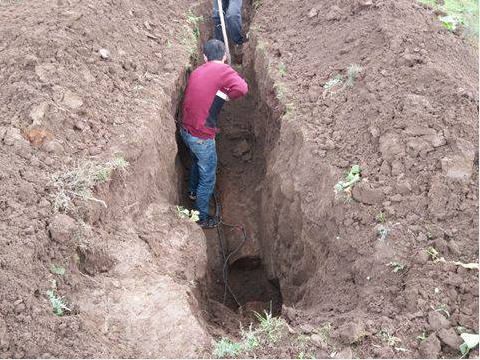

(开挖阳.地床)



10月22-24日,阳.地床准确位置定位,高硅铸铁外包铁皮全部腐蚀(正常现象),接线本身以及各接口检查正常。

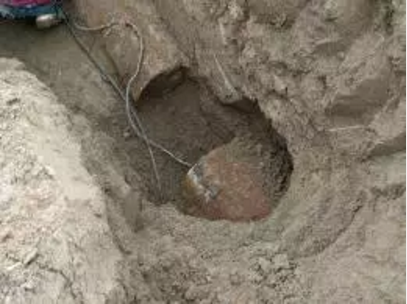

(辅助阳.照片)



用临时替换阳.线的办法或者雷迪、电缆故障测试仪判断阳.线是否断接。



 (阳.接地电阻测试)

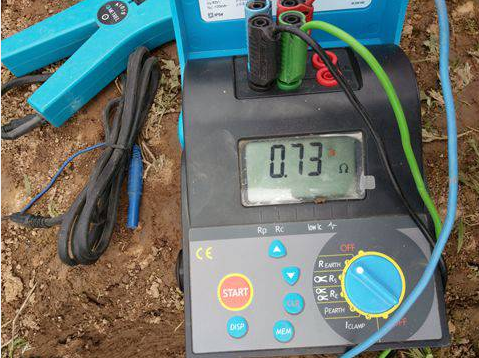

将辅助阳.电缆断开,测量辅助阳.的接地电阻,电阻值为0.73Ω,说明辅助阳.完好。



(辅助阳.接地电阻值)



恒电位仪与阳.地床之间设有阳.测试桩,通过阳.测试桩测量阳.地床接地电阻,显示值>19.99kΩ;将阳.地床*阳.测试桩之间阳.线替换,测试电阻值为1.30Ω,说明此段阳.线断接。



(替换阳.线辅助阳.接地电阻值与未替换辅助阳.接地电阻值)



将替换的阳.线与阳.测试桩与恒电位仪之间的阳.线链接,在机柜间测量(阳.线)的接地电阻,显示值为0.75Ω,说明恒电位仪与阳.测试桩之间的接线完好。

开A、B机试运行正常。

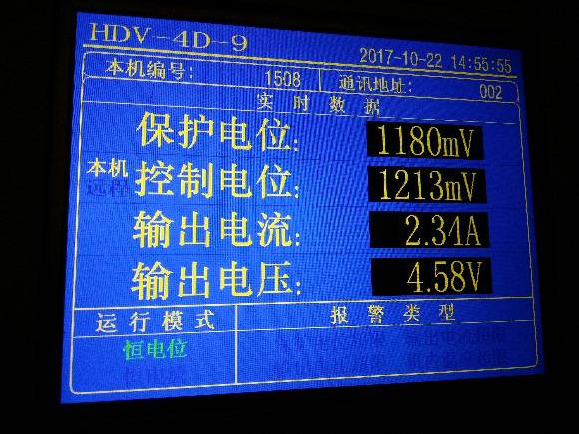

(阳.线替换后显示数值)



考虑到线路距离、征地、成本和效果,采取更换辅助阳.与测试桩之间阳.线的方法代替查找断接点完成故障排除。

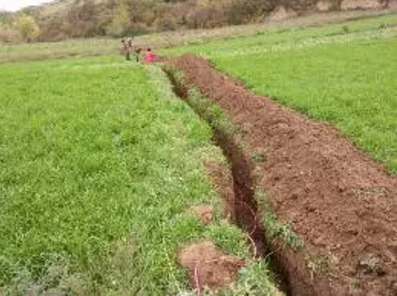

(电缆沟开挖)



开挖新电缆沟的过程中,发现阳.线断接4处,其中1处长约1m,断接原因是被老鼠咬断4处,造成铜线氧化失效。

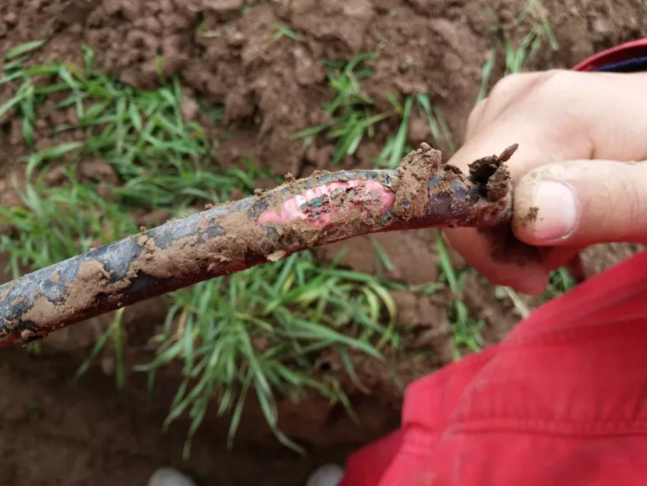

(老鼠损坏阳.线)



10月25日,更换阳.地床与阳.测试桩之间的阳.线,回填电缆沟,栽好阳.测试桩,恢复地貌,开机运行正常,故障排除。

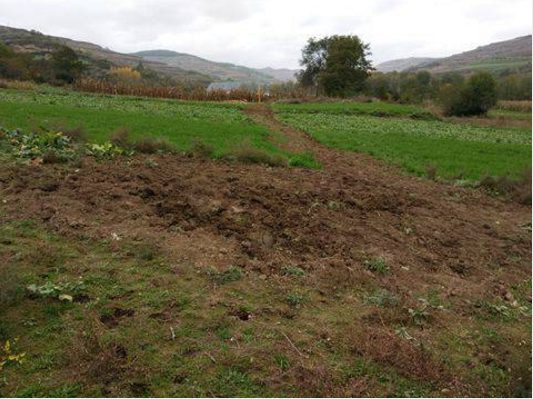

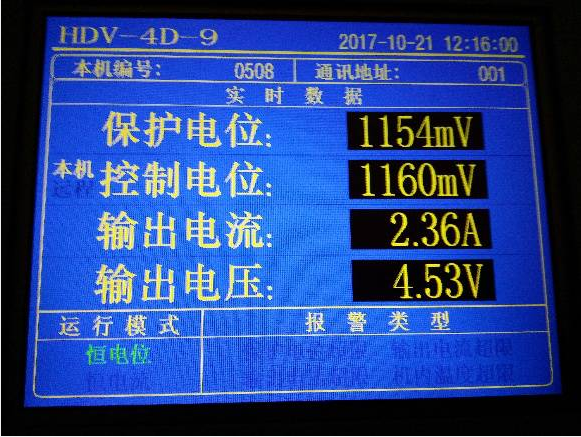

(地貌恢复、运行正常)

作者单位:天水输油气分公司天水站
