  求助描述:大型储罐区,罐进出口管线DN400以上,的金属软接头是于根阀前的总管上设1个?还是于分配阀组的每*分枝管上各设1根? 只在总管上设置软管,听说曾出现过蒸汽吹扫时分配阀组处变形乃*开裂现象,而每条分枝管都设置投资增大了不少。该如何设置?请教大家,谢谢。

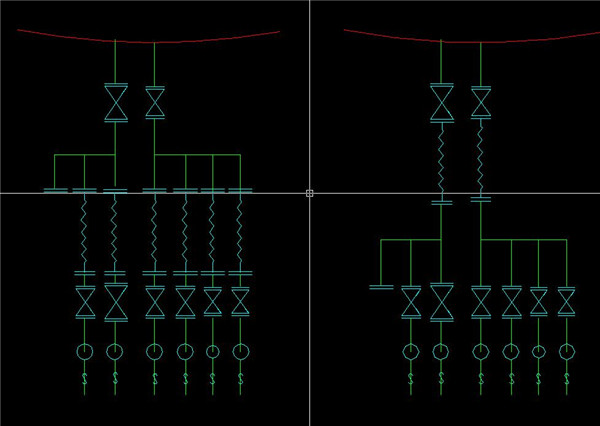

储罐金属软接头
  讨论回答:
  A:建议在总管上设置*个,蒸汽吹扫导致分配阀组变形,是不是温度多高造成的?
  B:个人观点,按图示中右则的方案设置两根金属软接头即可。因为金属软接头的设置主要是消除储罐盛装物料后基础下沉而造成其与固定管道之间的位差,和(或)机泵等设备振动对管道的影响。
  C:赞成右侧的做法,我们的罐区全部采用这种。
