管线介质是醋酸跟水溶液 ,金属软接头材料应如何选用?

管线介质是醋酸跟水溶液 ,金属软接头材料应如何选用?

日期:2017-12-14 浏览量:364
  求助描述:有*客户管线介质是醋酸加水溶液,工作压力1.0MPa,介质温度是95度,金属软接头选用的材料是316L,运行之中金属软接头近期出现了部分泄漏并且有很多结晶,请大家帮忙分析其原因何在?
  请帮忙看看!看上去是点腐蚀造成的,但是结晶就不知道是哪来的呢!



  讨论回答:
  A:醋酸中估计还有其他杂质吧,材料耐不住,*般醋酸工业高温环境下金属材料要用到锆了,建议换成钢骨架塑料软管,找种耐温度压力高点的塑料就行了。
  点评:客户的管线都是用的316L的呀,而且这个软管的材料是设计院要求的。
  B:醋酸用316L没问题啊,结晶是哪来的。

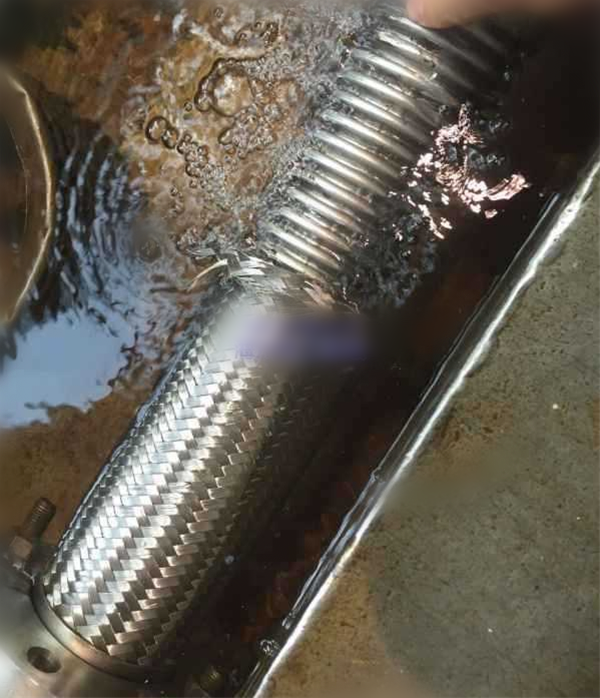

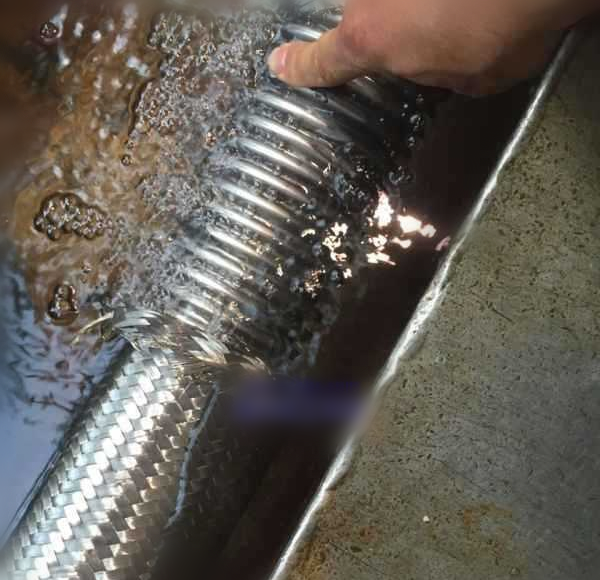

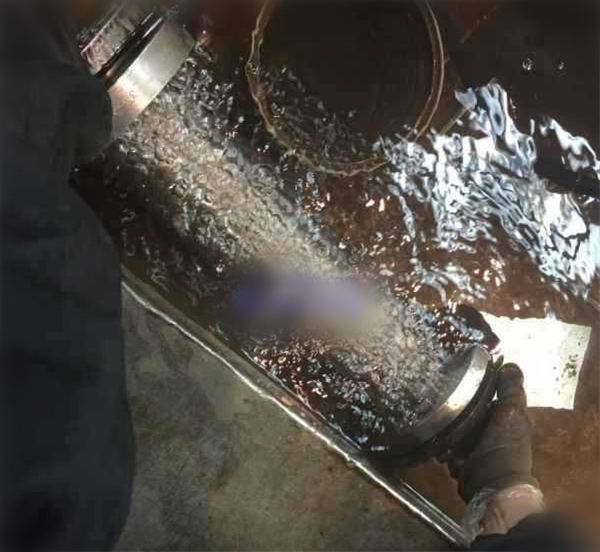

  点评:我们把现场上的产品带回公司进行解剖后将主体元件再次打压,打压过程中发现并非是因我们的焊接质量,而是整个主体元件的核心波纹管到处都出现了点腐蚀导致大部分面积泄漏,我发了几张图片请各位专家帮忙分析其原因何在,原材料又重新取样进行了复验,复验结果合格(316L)。






  补充:介质是醋酸加水溶液,介质温度是95度,金属软接头出现泄漏并外部有很多结晶,导致泄漏的原因及软管外部结晶的原因请各位专家帮忙分析!
