储罐进出口管线选择金属软接头和大拉杆波纹管问题

储罐进出口管线选择金属软接头和大拉杆波纹管问题

日期:2017-12-13 浏览量:615

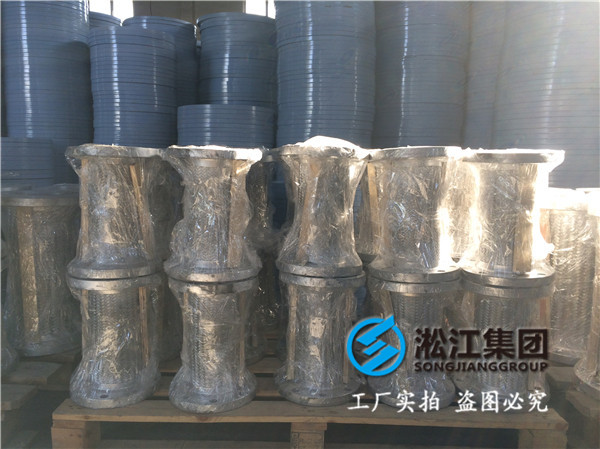

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:储罐进出口管线多大口径以上必须用大拉杆波纹管,而不是金属软接头来防止沉降和抗震?

储罐金属软接头

  讨论回答:
  A:*般,大拉杆波纹管补偿器的直径都在DN100以上,本人认为这个还是和介质温度有关系。当介质温度较高(规范中规定超过100度,都要做柔性分析),管径又较大的时候,就会产生轴向位移。然而储罐沉降会给连接的管道带来*定的角位移,所以选用大拉杆波纹管补偿器。
  追问:大拉杆波纹管对于水平位移,而金属软接头来防止沉降和抗震,方面是不是更加适合?
  B:金属波纹管也可以用的啊,不*定要用拉杆吸收。
  C:在波纹管中使用大拉杆是为了防止波纹管轴向拉伸的,因为波纹管的轴向位移很小。
  D:都可以用,要根据实际情况来定,*般大拉杆用于大的管道来防止沉降,管道口径*般在DN500以上。相对来说金属软接头制造有它的局限性,通常DN400以下的管道用的比较多。但是不等于大口径的管道*以用金属软接头,而且小口径的管道也可以用大拉杆的。*切要根据实际情况来定。
