储罐底部的金属软接头布置位置问题

储罐底部的金属软接头布置位置问题

日期:2017-12-13 浏览量:711
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:为什么储罐底部的金属软接头适合布置与.*道阀门和.二道之间,有何理由,我在*个工厂里看到的好像是金属软接头,然后是两个阀门,当然这个工厂设计很多是不合理的。

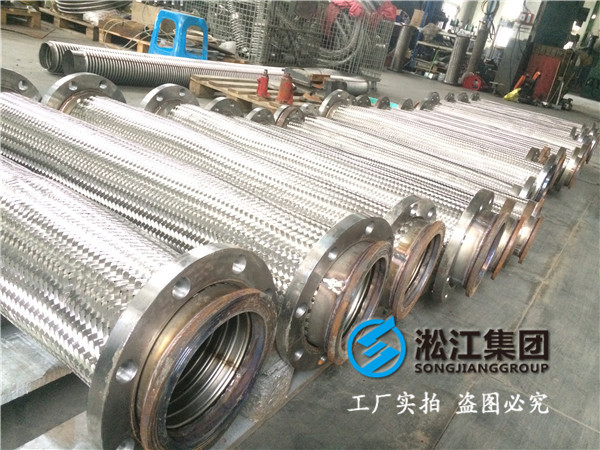

金属软接头布置位置

  讨论回答:
  A:*种是容器、阀、软管、阀  这样软管不会因暴露空气中被污染,*种是容器、双阀、软管,这样容器不容易泄漏,多少软管会进气进水。
  追问:为什么.*种金属软接头不会暴露在空气中?有点停不明白啊,金属软接头不就是暴露在空气中的吗?
  B:软管两头都有阀门切断,自然不会暴露在空气中了。有的介质纯度要求高的,不允许长时间暴露,因为暴露后会吸水、油等不易排除干净,需要用堵头密封或者阀门密封,有的持续通惰性气体吹扫管道接头(超高纯电子气体用)。
  追问:我见到的好像是储罐,软管,然后双阀,这样是不是软管也不容易暴露呢???为什么这种方式不常用呢。
  追答:储罐是防止地基下沉的。双阀门自然有好处,有的直接是在罐的根部阀设双阀,有的就是在软管前后设两个阀门。
  1、储罐,.别是是大型储罐加设软管,主要是防止沉降对管路系统的影响
  2、储罐的.*道阀门都是在储罐.*个法兰的位置,主要是为了切断储罐的管路,
  3、储罐.*道阀门加设软管后,有加阀门的,也有不加的,看业主要求。
  4、加设两道阀门便于检修和更换软管,不然整管吹扫也是麻烦。
  追问:soga,看来便于更换软管才是关键,不过存在另*个问题,就是储罐,切断阀,软管,切断阀,这个顺序后怎么和槽车相连呢,感觉,切断阀后直接软管的话,更容易和槽车的输送管连接啊。。
  C:软管的可靠性本身就没有那么强,或者寿命没有那么长,放在两个阀门之间可以随时更换。
  D:这个问题我在现场遇到过,我们的做法是储罐后加切断阀,目的是切断储罐的管路。
  追问:嗯是的,我见到的那个本身就很多设计不合理。
  切断阀后直接加软管,没有直管段,因为储罐下沉的量很大。
  后面加的切断阀放在了出料泵入口处,目的是可以切断泵的管路。
  软管后管路系统低点加*排净,目的是更换软管时排污用的。金属软接头寿命确实*般。
  追问:就是说软管放中间,更多是因为是软管质量不好便于更换。
  E:怎么安装都可以啊,金属软接头在泵进口是水平的,在出口就是垂直的,还有用在大槽进料管上就是45度的。主要根据自己的需要或者要求来安装,称重的*般都是水平安装。  总之,都是从安全性上考虑的,安全.*。
  F:你说的.二种情况,软管是随时拆卸的,软管仅用来装卸物料用的吧?平时不用要用盲板盲上的。
  追问:是的软管是用来和槽车连接用的,我觉得这个很方便,如果是切断阀,软管,切断阀,这个顺序的话,切断阀不好合槽车的管道链接啊,我那个见到的管道是,双阀,软管,然后*节钢管,泵房,泵房出来*段管子 然后末端是两个固定的软管。这个软管和槽车的管道直接相连。
  G:上面几位说的软管其作用不是方便与槽车相连,那种软管是防止大的储罐因为重力等左右位置下沉上浮拉断硬连接的管道造成泄漏。我们这里*个甲醇罐在地坑中没有螺栓固定,地坑进水加上甲醇罐内甲醇不多,罐像船*样浮起来了,连接的硬质管道拉破造成泄漏,如果有软管就不会硬拉断了。
  追问:嗯,我知道软管是为了防止地基下沉 ,我刚才的意思是如果软管放在阀门后面布置的话,更方便其与槽车的管道连接的。
  H:便于拆卸和更换,出现泄漏或脱扣等紧急情况可以关闭阀门,与系统隔*。
  I:与槽车相连的也是软管啊,我们是用的带有快速接头的软管,就是像卡扣*样的,很方便。
